In diesem Blog geht es um den Umbau der Lok

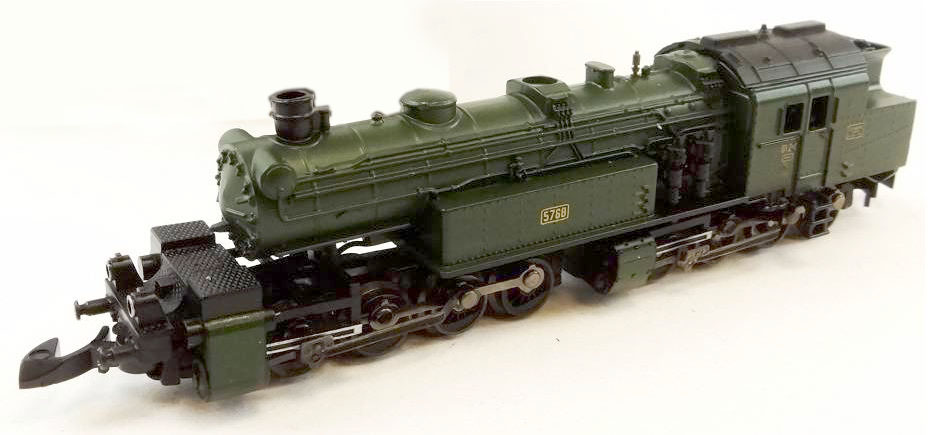

Märklin 88292
Gt 2x4/4
>>> einige Bilder lassen sich zum Vergrößern anklicken <<<

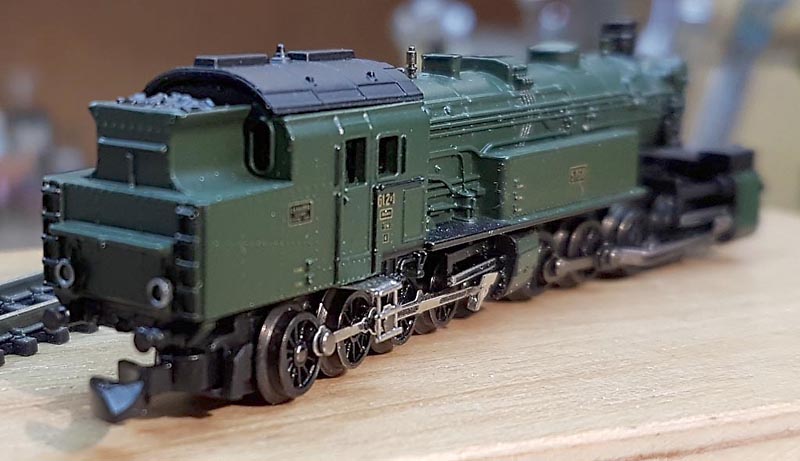

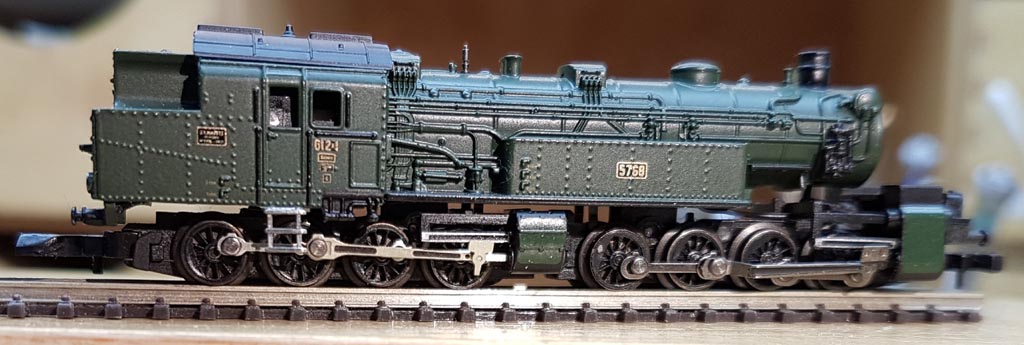

Märklin hat hier eine Lok des zweiten Bauloses einfach in Länderbahn-Grün lackiert.
Das ist aber so nicht richtig. Die Loks des ersten Bauloses sahen etwas anders aus.

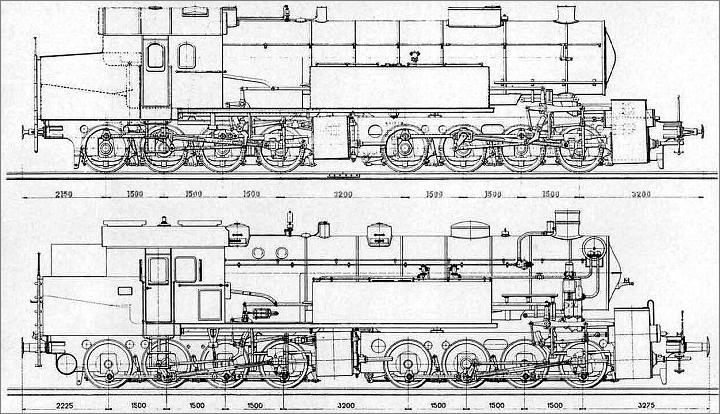

Hier noch mal ein Bild, dass die Unterschiede beider Baulose aufzeigt:




Mi 8. Mär 2017, 20:05

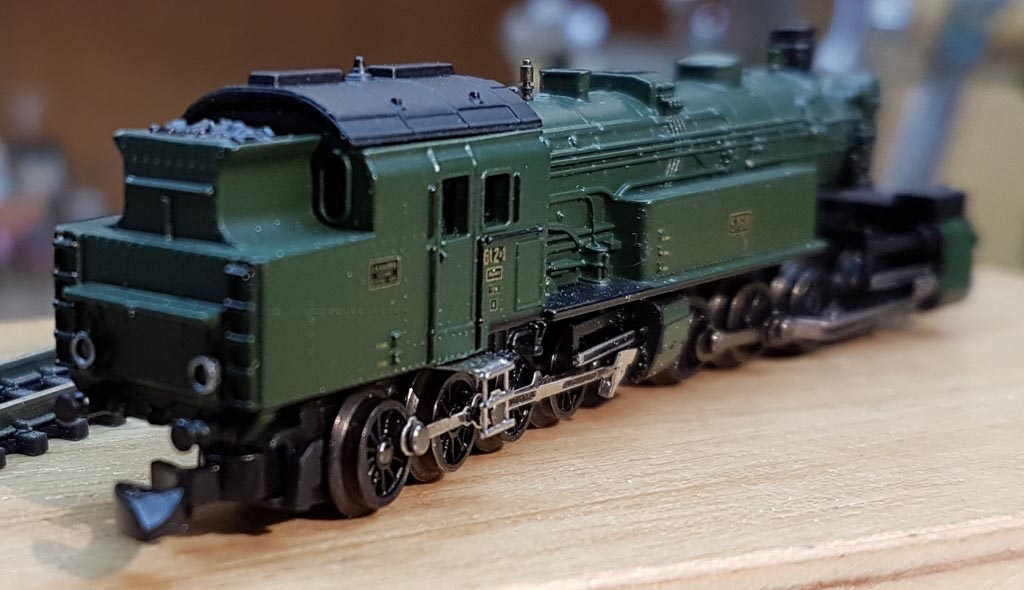

Eine erste Test-Änderung an der Gt2x4/4:

Die breite Aufstiegsleiter hat mich schon immer gestört.
Wenn die am Triebwerk wäre, könnte sie schmaler sein.
Und wenn man das Gestänge sinnvoller gestaltet, ist das auch kein Problem.

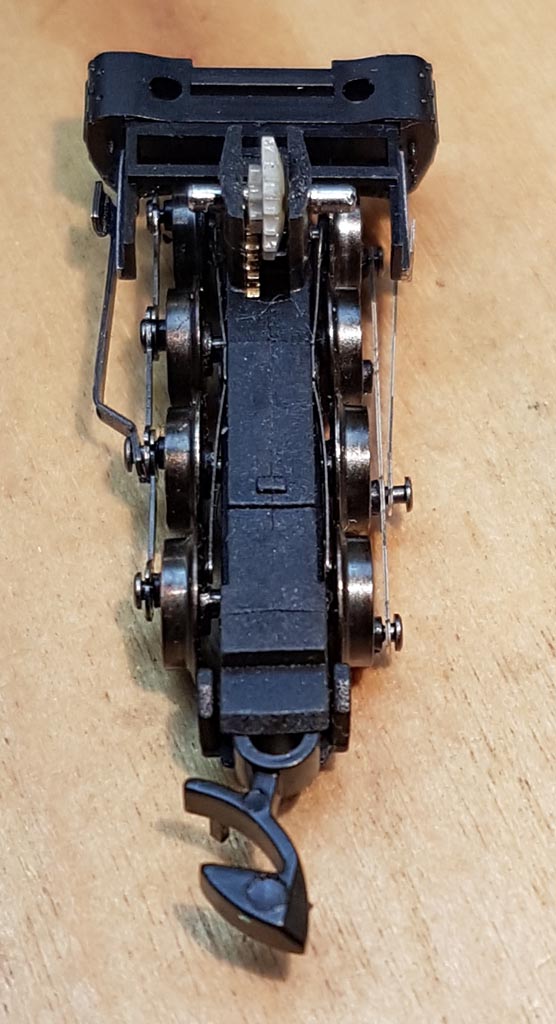

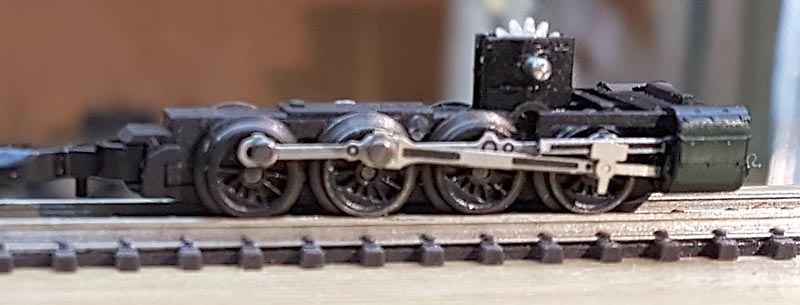

Links original, rechts neu.
Für die Treibstange hätte ich eigentlich lieber einen kurzen Niet genommen,
aber einer ist jetzt leider in einer geostationären Umlaufbahn.

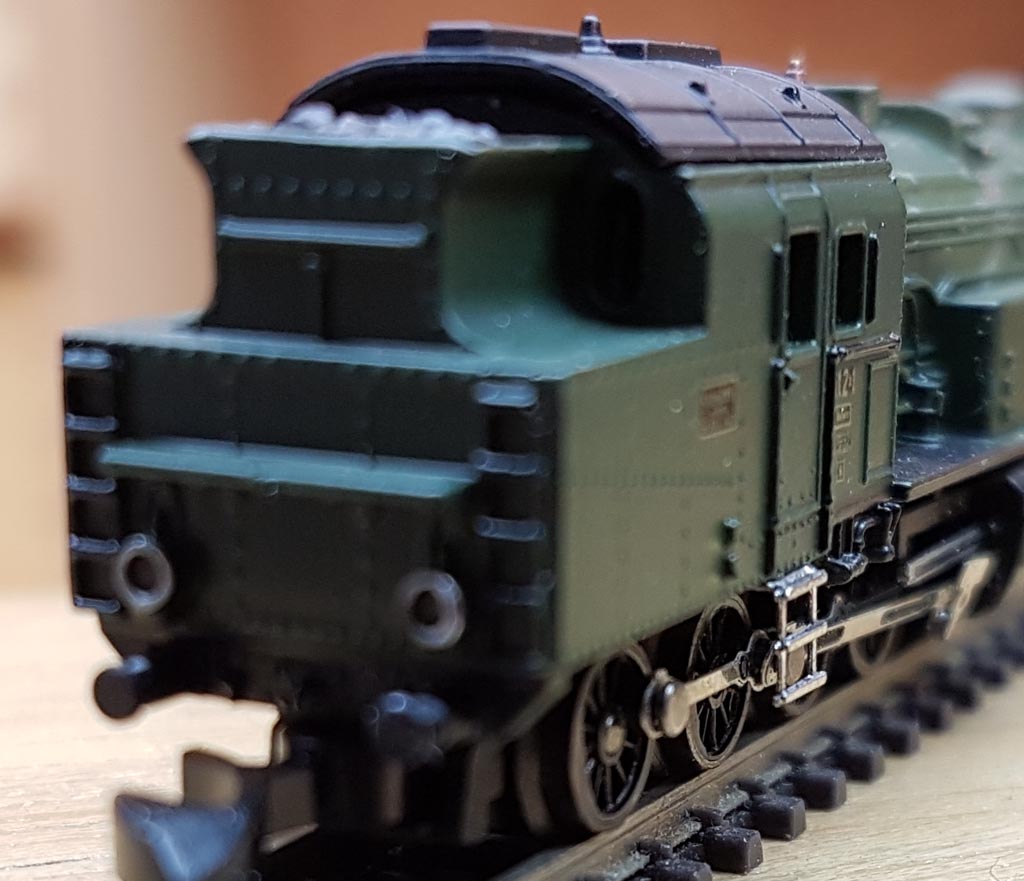

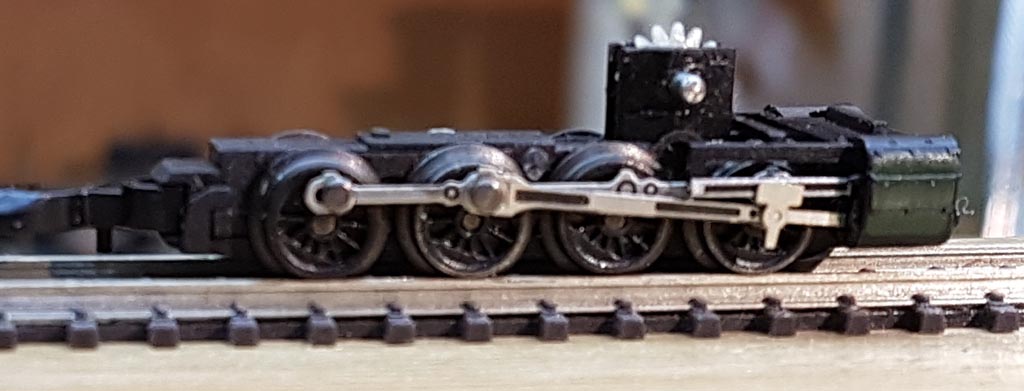

Seitenansicht




vorne alt, hinten neu
Hier sieht man, dass die "Tasche" in der Treibstange nicht durchgeht, sondern wie beim Vorbild in der Mitte unterbrochen ist.


Gerade Ausrichtung des hinteren Drehgestelles - die Aufstiegsleiter steht kaum noch über.
Das Problem der herunterkippenden Treibstange wird später mit einer Schraube gelöst.


Volle Auslenkung. So ähnlich sah es vorher auf beiden Seiten aus.

Ich finde es nicht störend, dass das Gestänge nicht brüniert ist.
Die Lok stammt aus einer Zeit, in der noch viel geputzt wurde.
Da sahen die Stangen immer sehr gepflegt aus. Siehe Originalbilder.


Mi 4. Jul 2018, 12:20

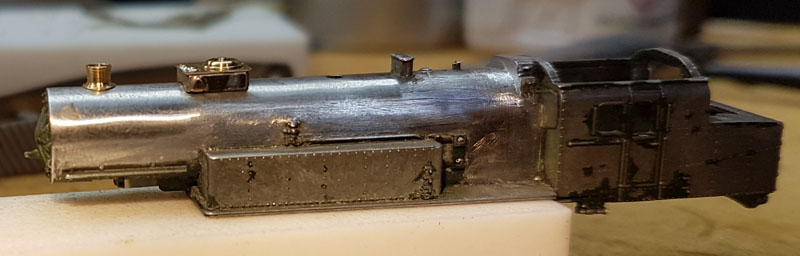

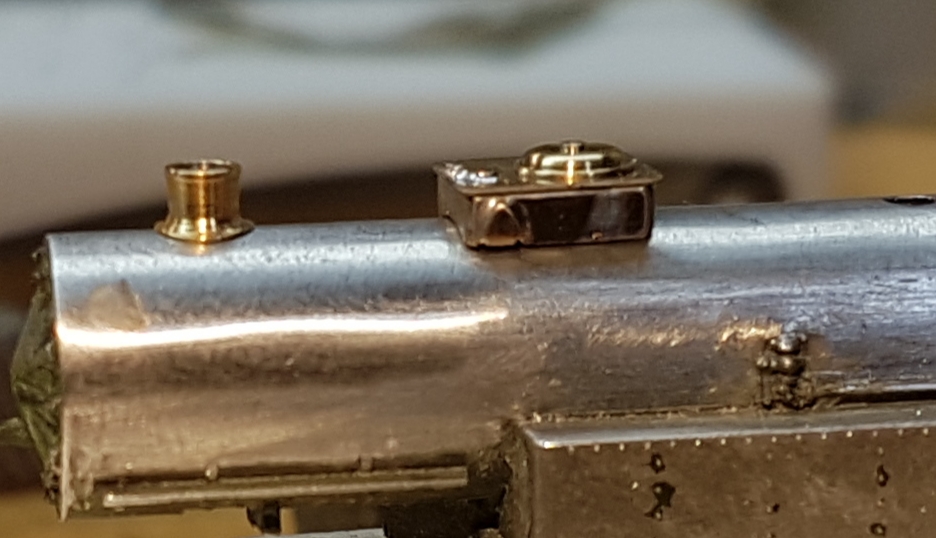

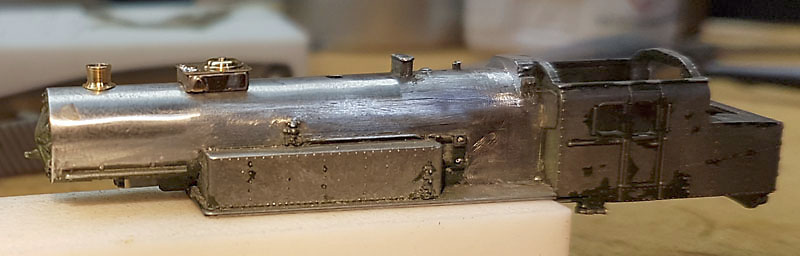

Die Farbe beginnt abzunehmen, der Kessel ist schon etwas beschliffen, erste Anprobe des Domes mit Sandkasten.

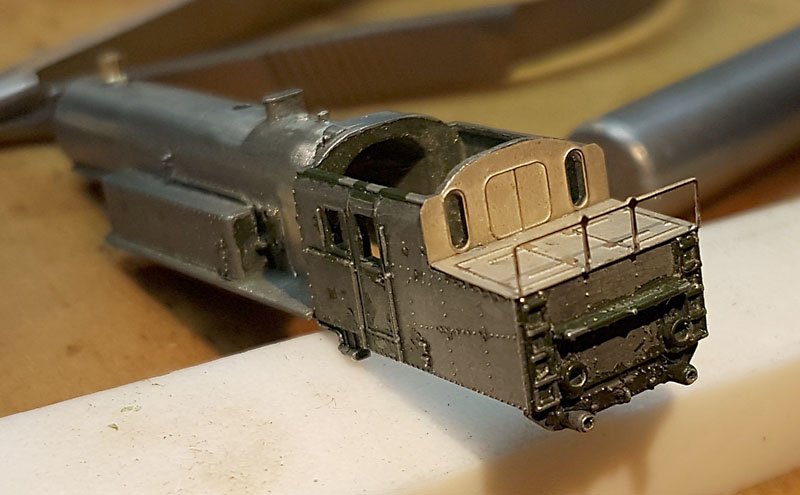

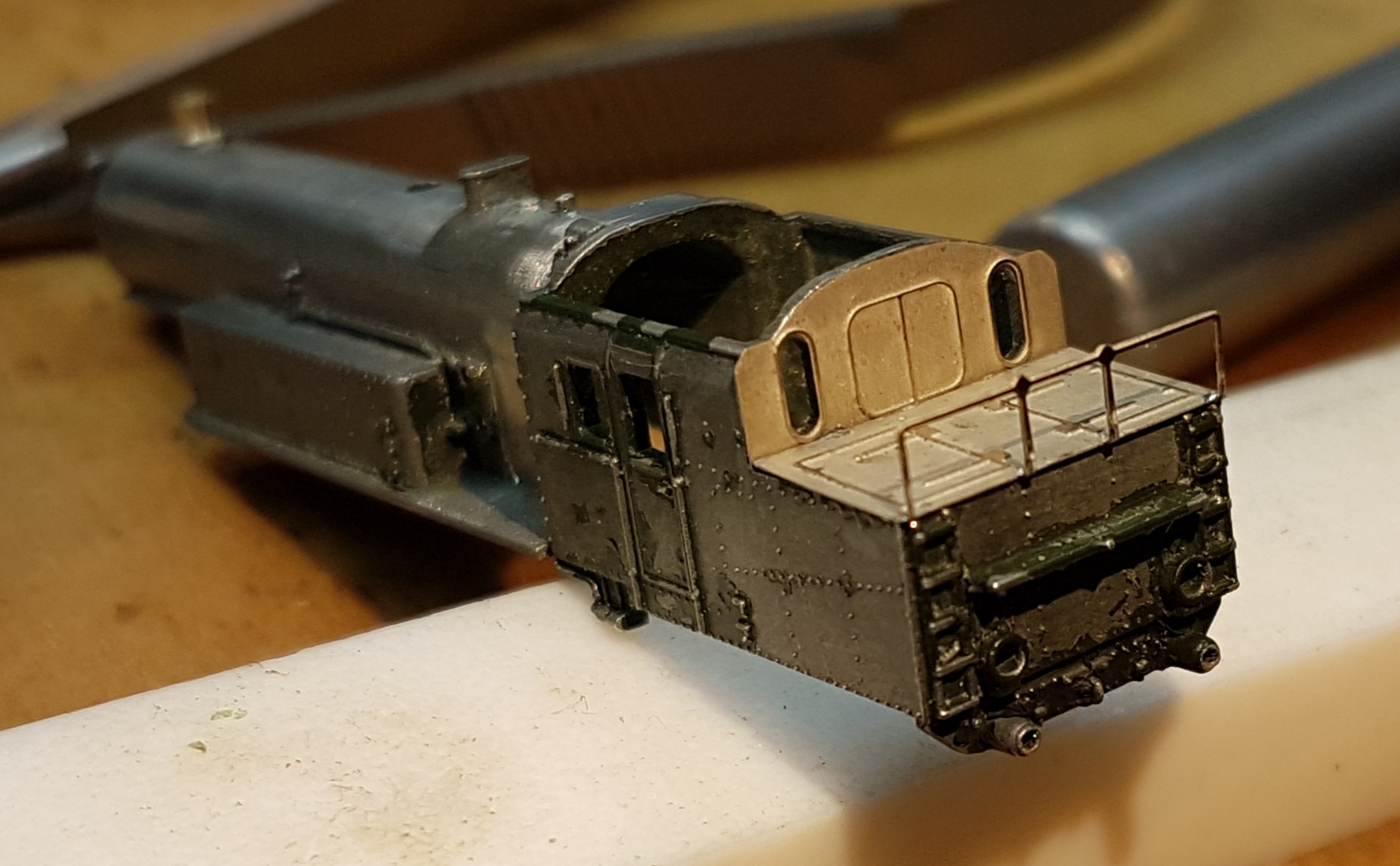

Erste Anprobe der neuen Rückansicht

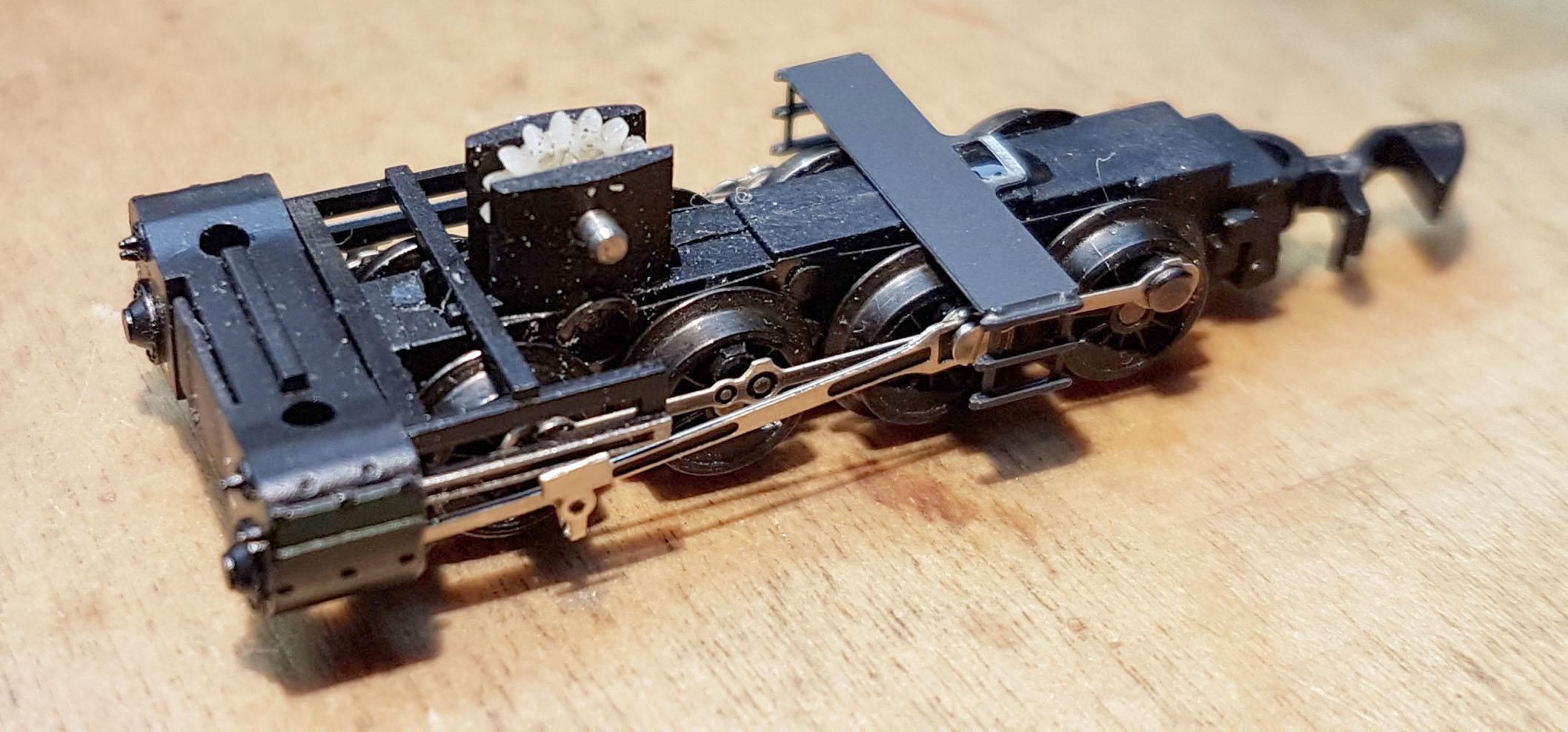

Keine geknickten Märklin-Treibstangen mehr. Kuppelstangen neu. Aufstiegsleiter neu.

Mi 11. Jul 2018, 17:03

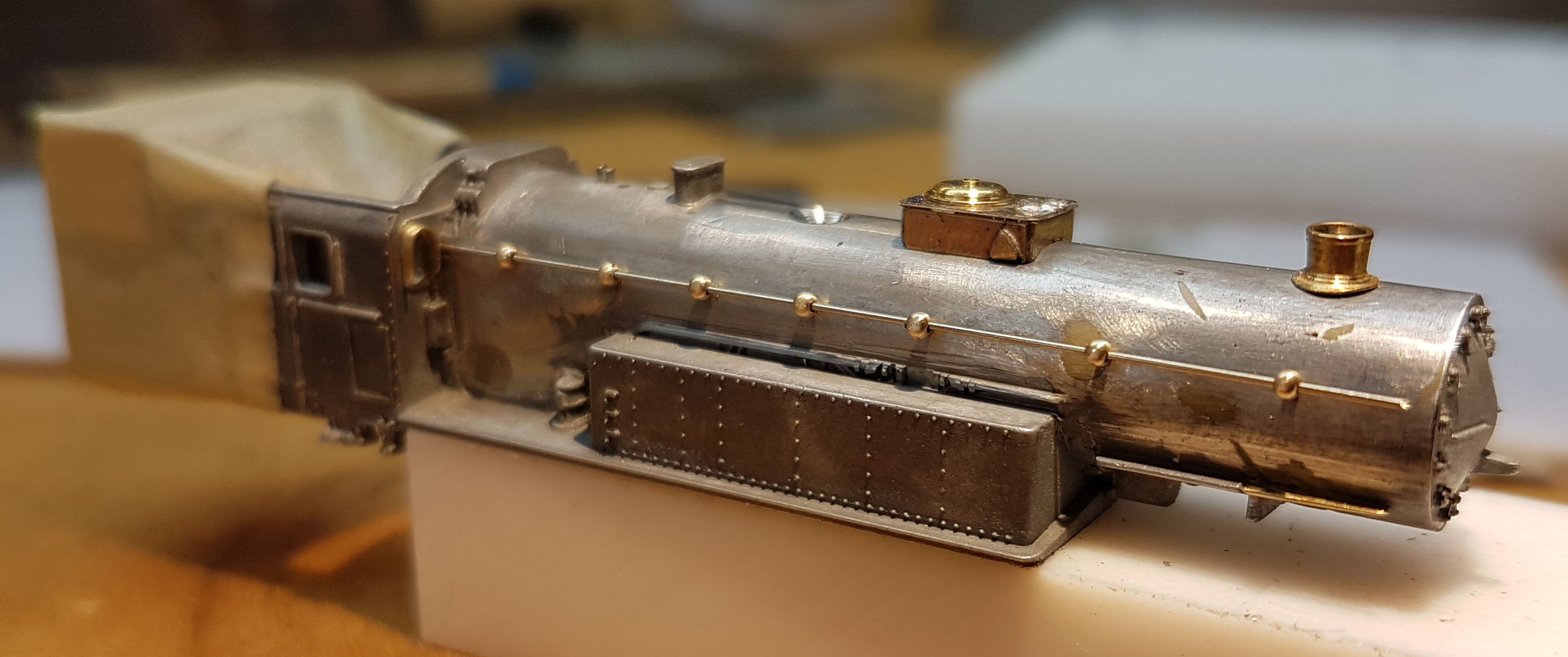

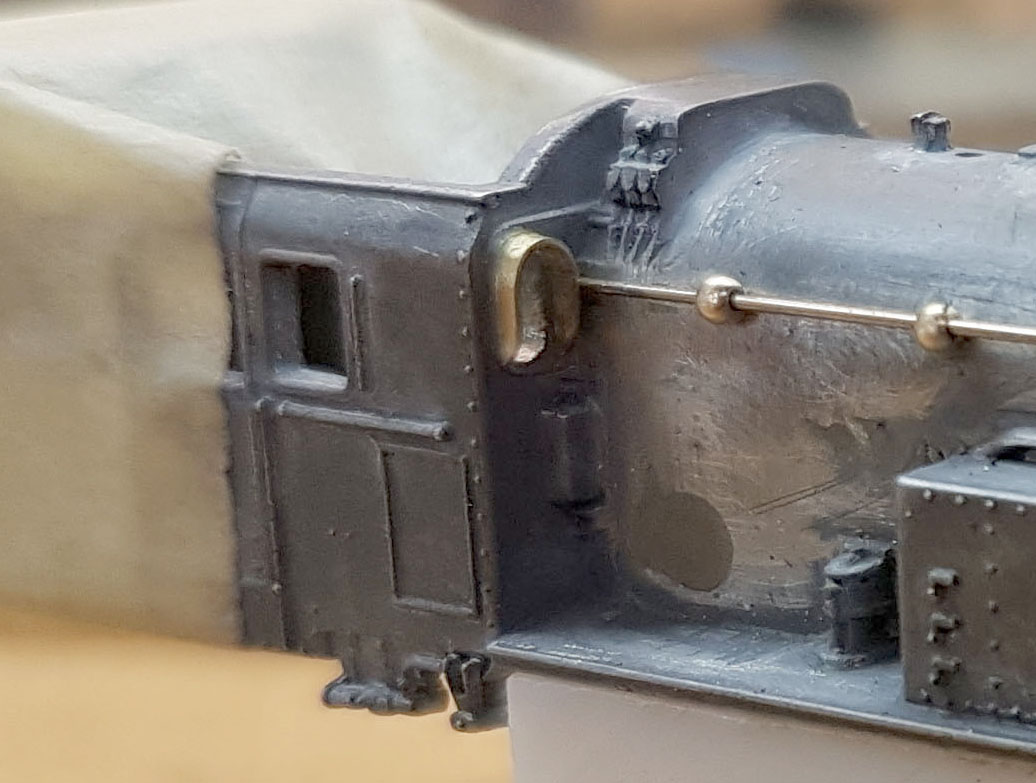

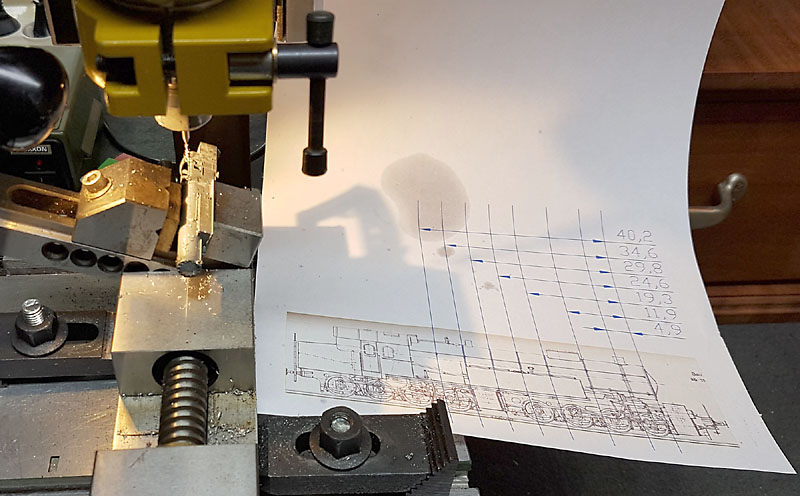

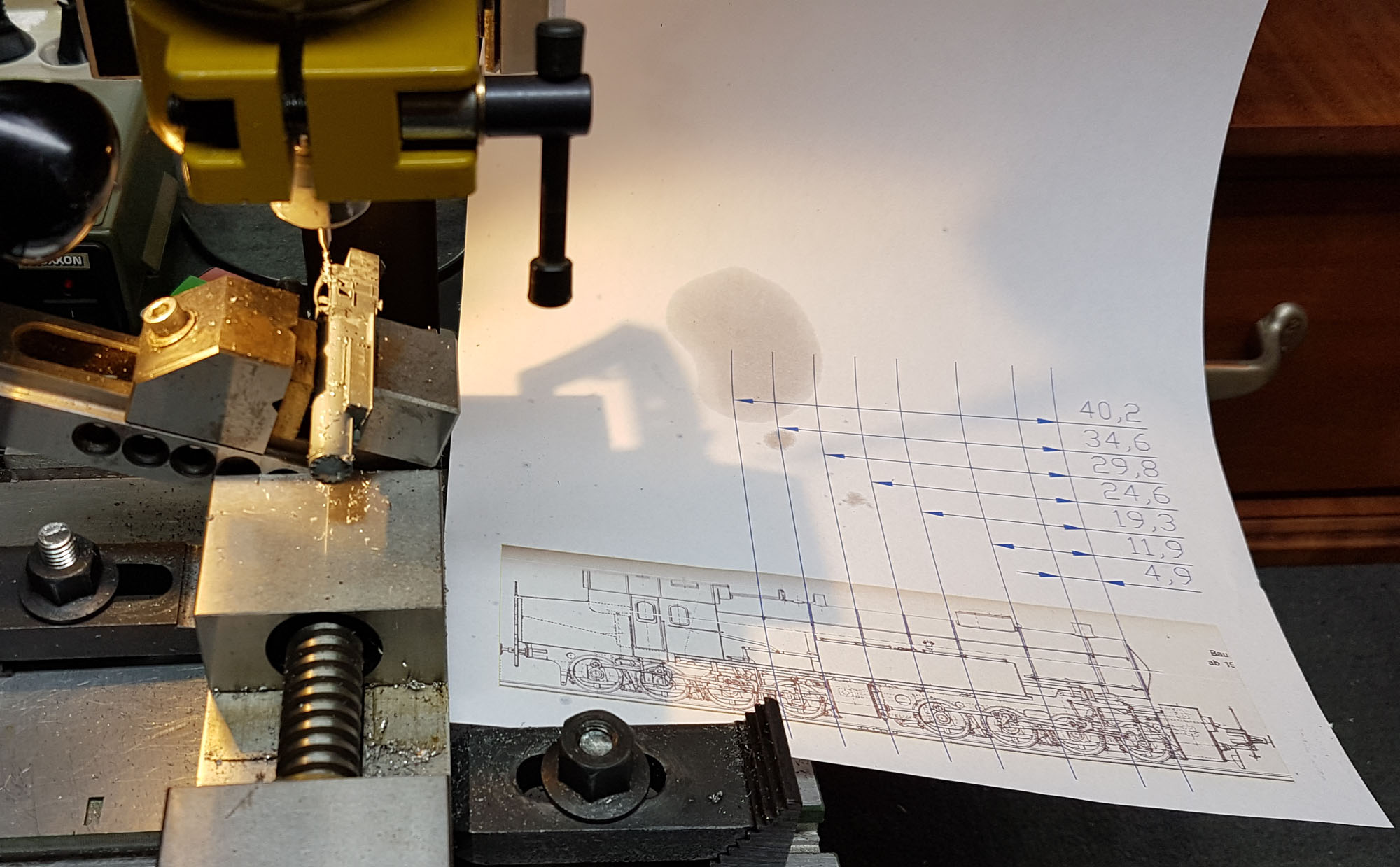

Einbringen der Bohrungen für die Handlaufhalter:




Do 12. Jul 2018, 20:13







ausgefräste Frontfenster mit Sonnenblende



So 15. Jul 2018, 11:41

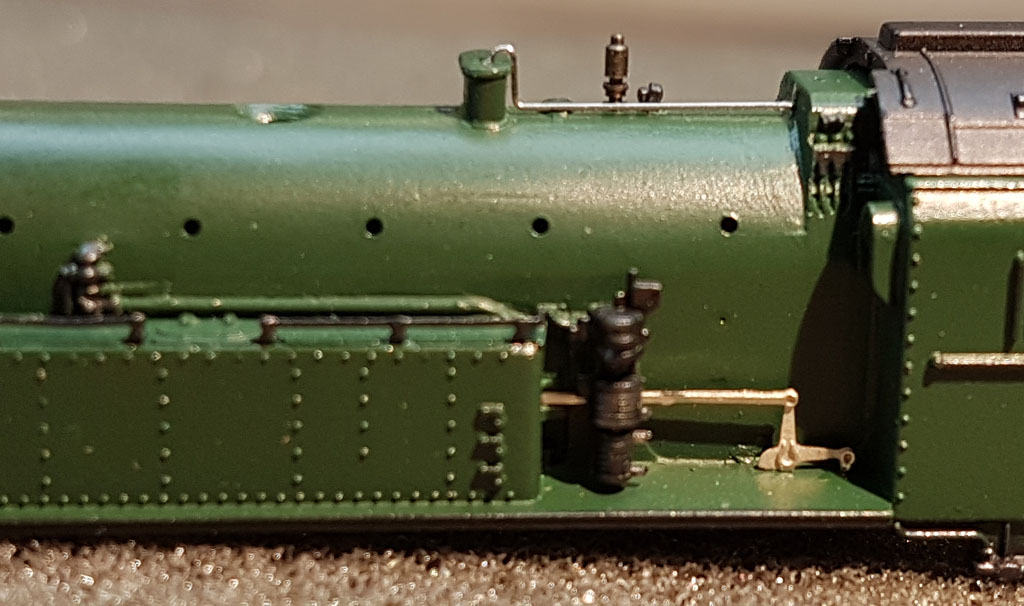

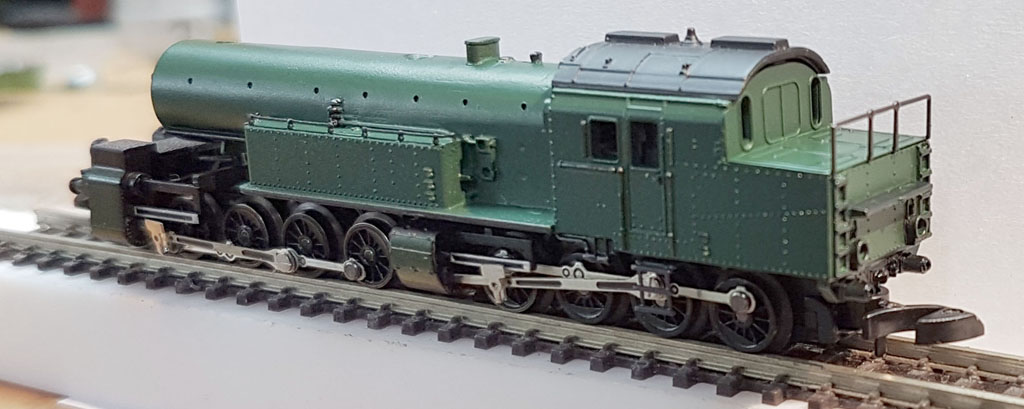

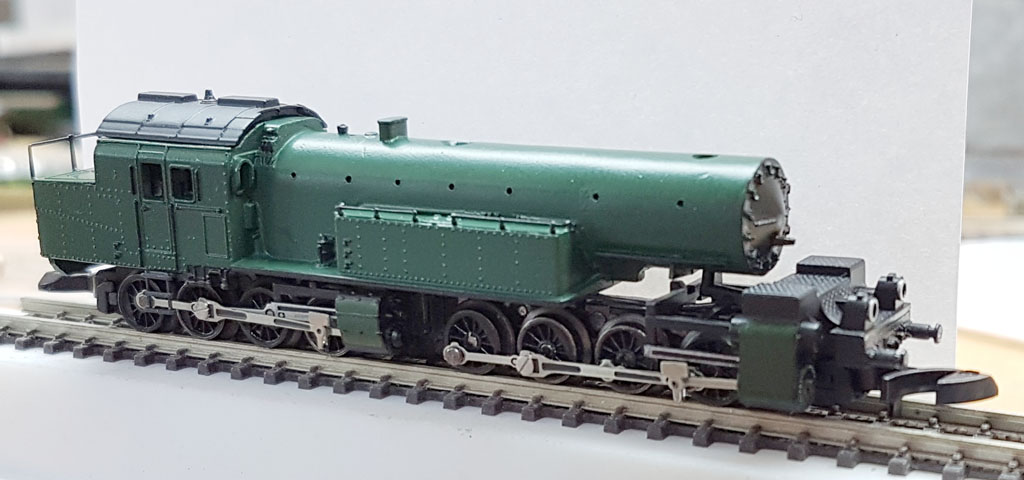

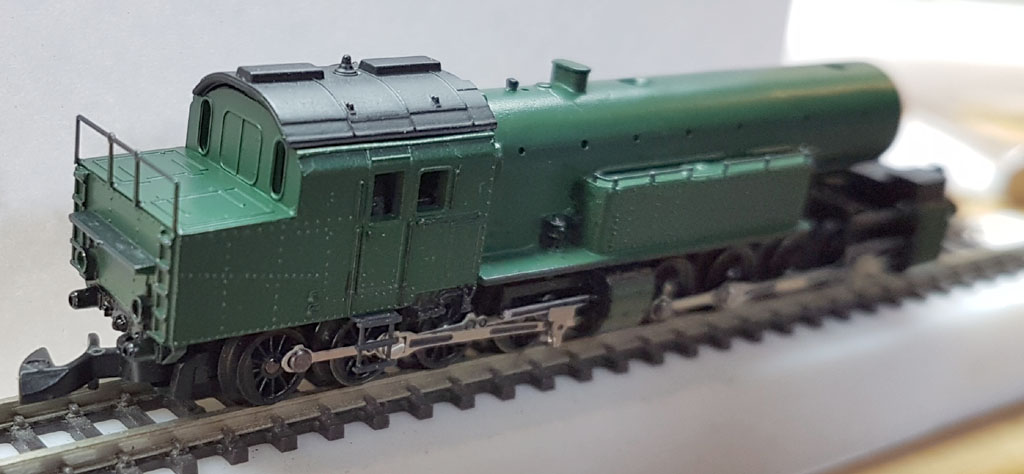

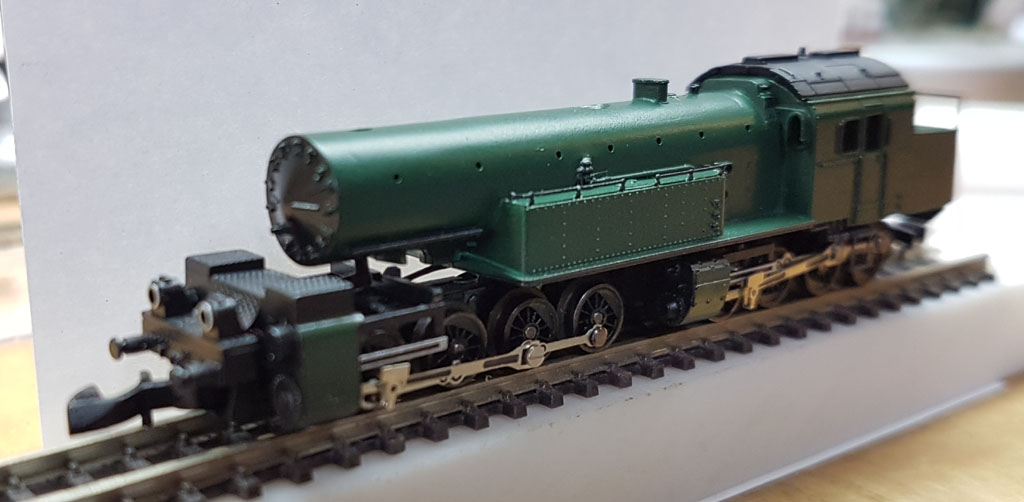

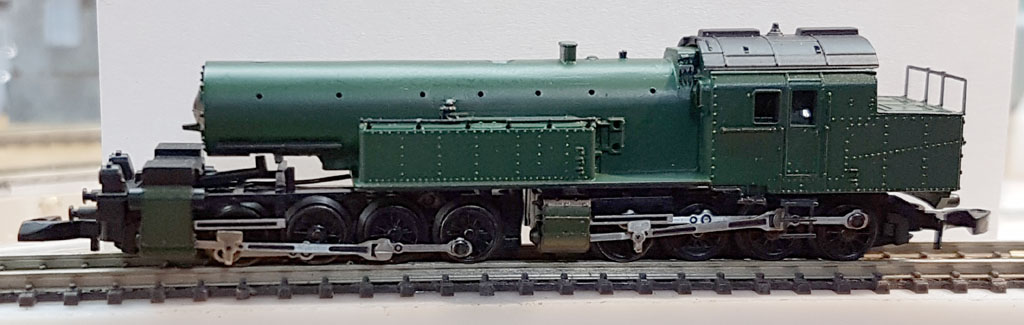

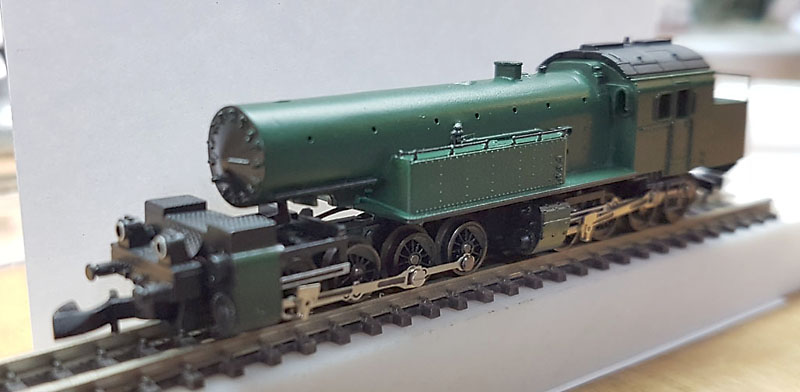

Gestern gab's Farbe:




















Jetzt warte ich auf die Kesselringe als komplettes Decal.
Danach werden Sandkasten und Schornstein aufgesetzt.
Ein paar Anbauteile werde ich wohl heute noch ansetzen.

So 15. Jul 2018, 14:22

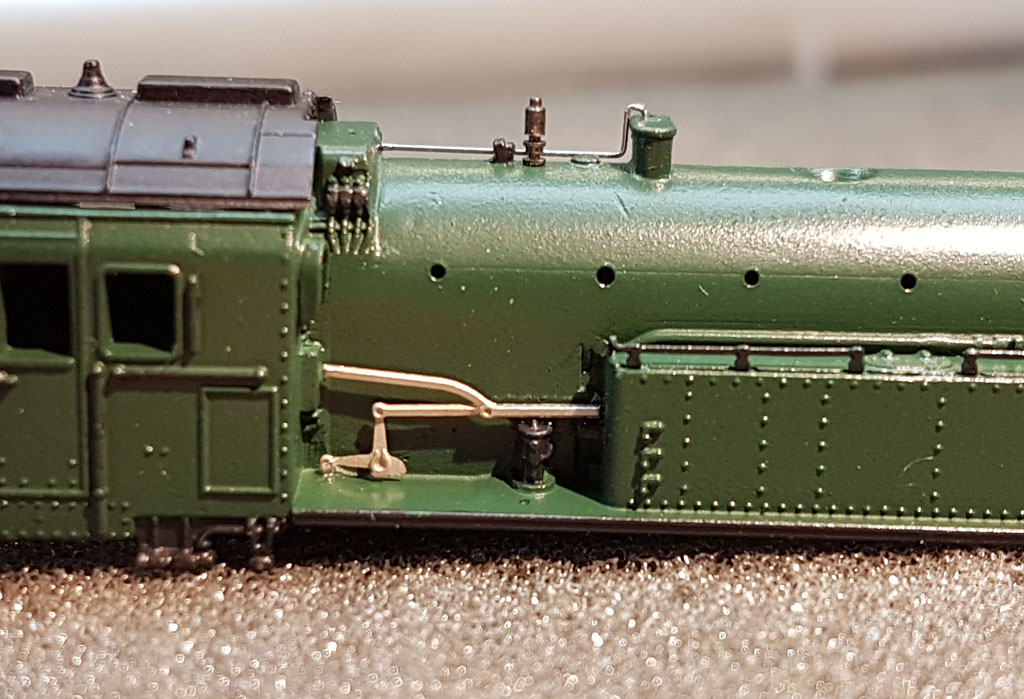

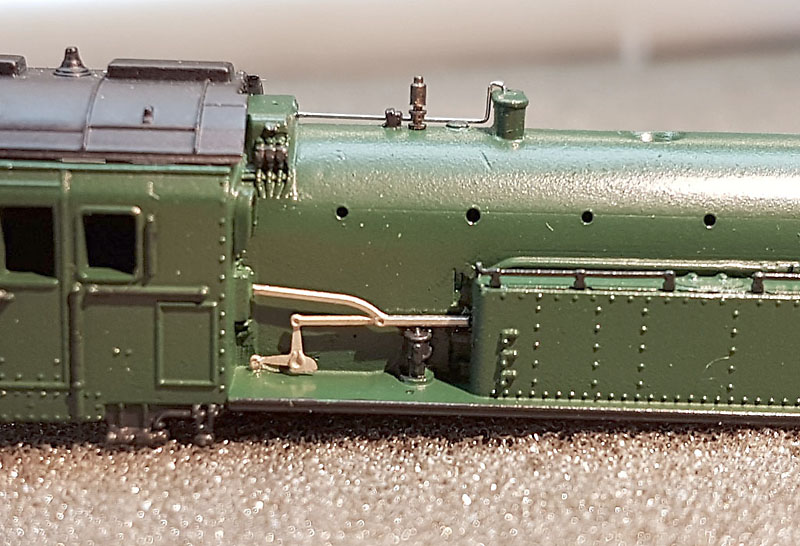

Ätzteile für Steuerstange, Steuerstangenhebel, Aufwerfhebel:

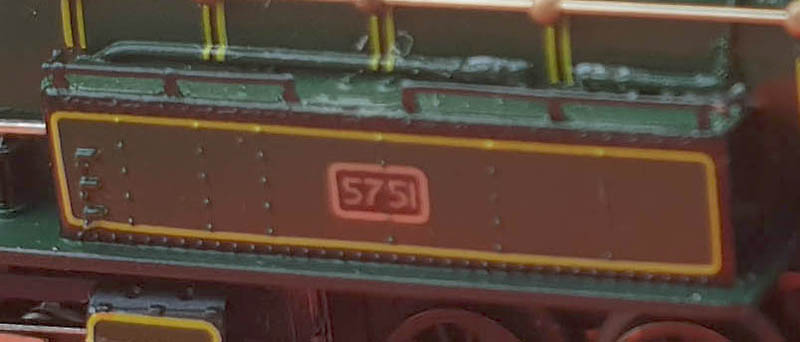

Dieses Bild kennt wohl jeder Länderbahn-Fan, oder?



Für mich sind die Zierlinen gelblich.
Aber bei fast allen Modellbahnherstellern werden sie weiß dargestellt.
Einzig Rivarossi hat das gelblich gelöst.
Da bin ich echt ratlos.
Ich muss die Decal-Datei bis morgen fertig haben.

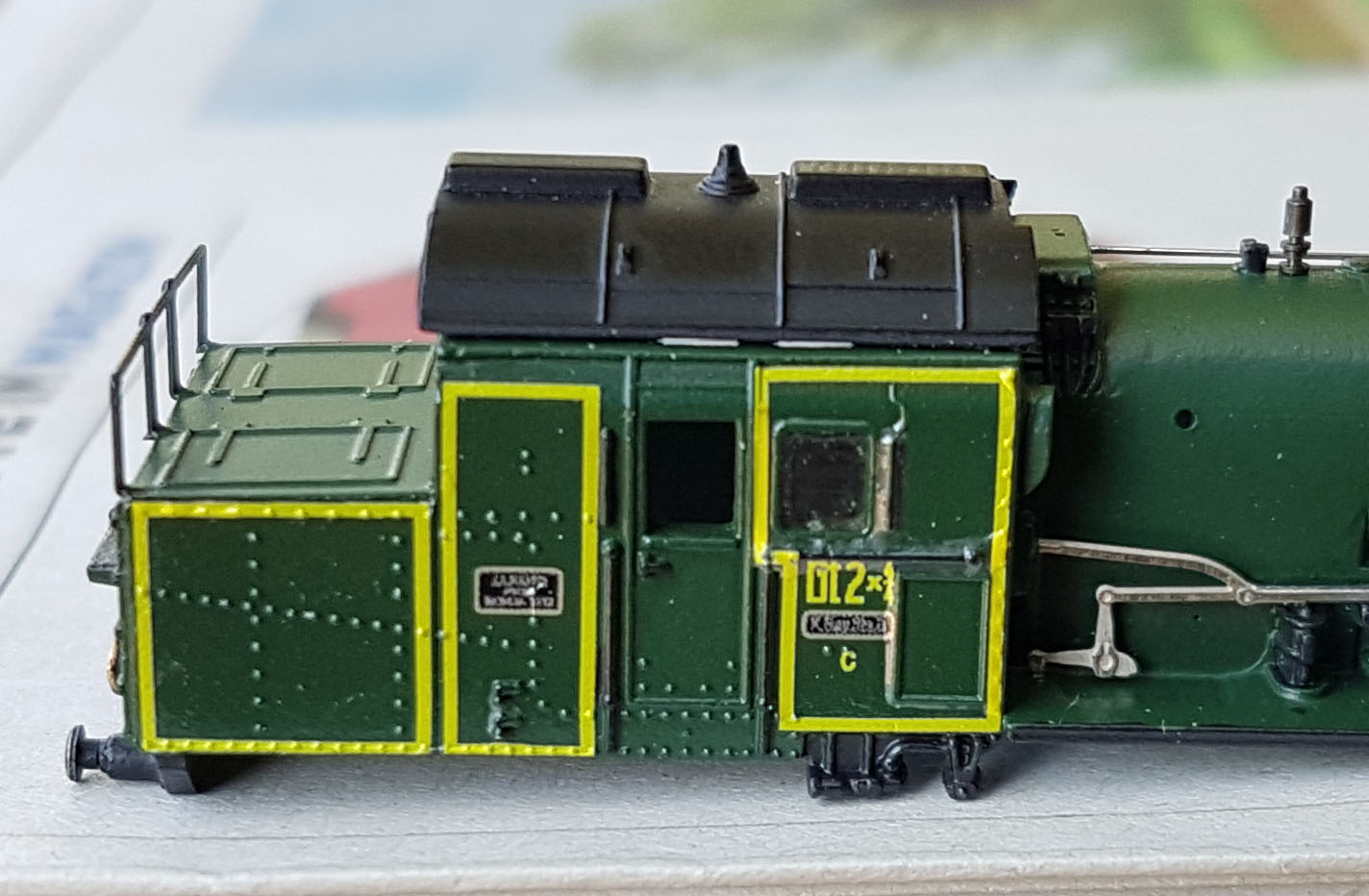

Mo 30. Jul 2018, 15:00

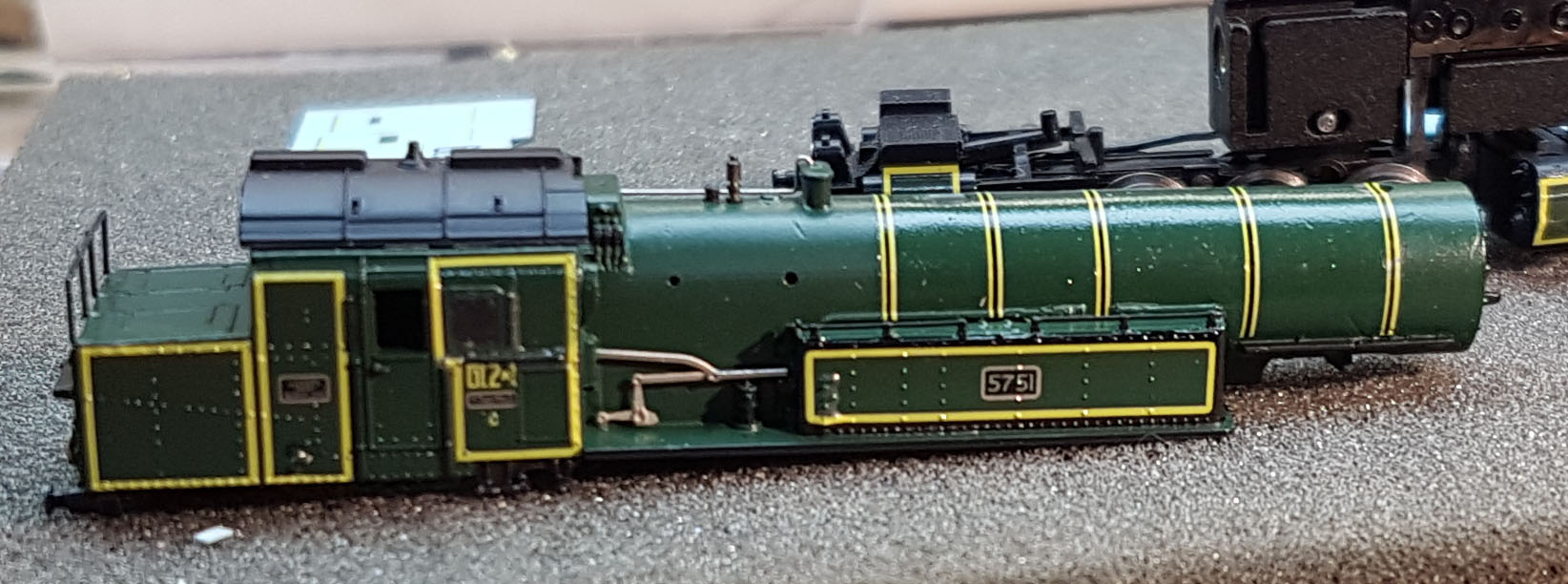

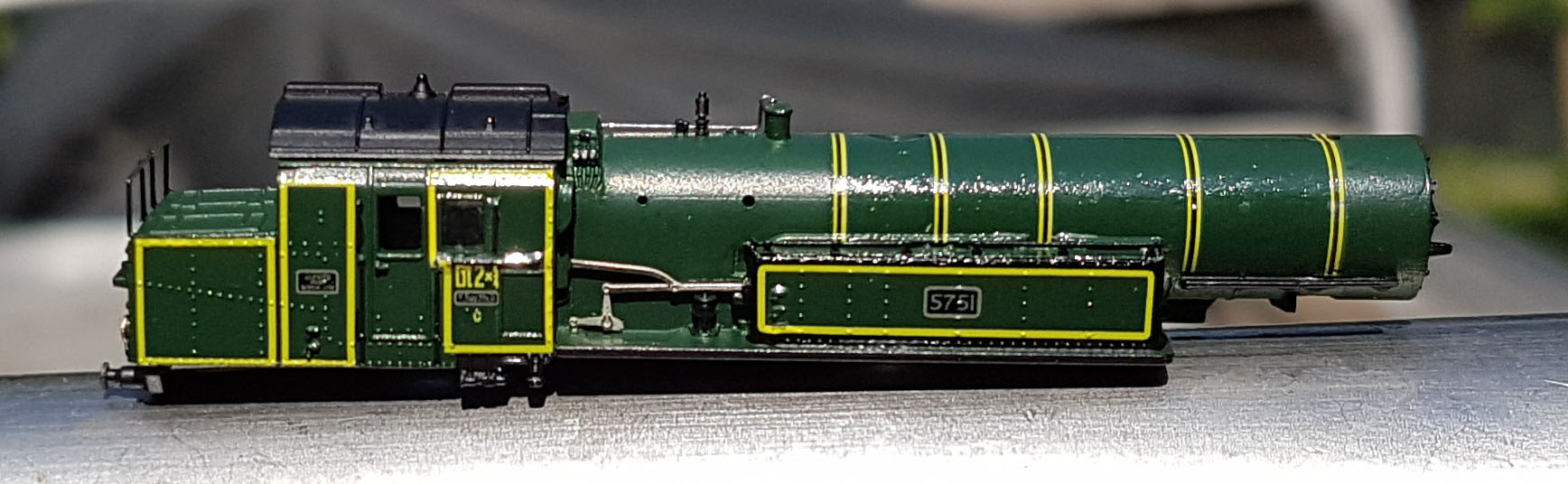

Gestern Abend musste ich gleich mal testen.




Die Linien hätten etwas schmaler sein können.
Aber 0,3mm kam mir schon sehr schmal vor.

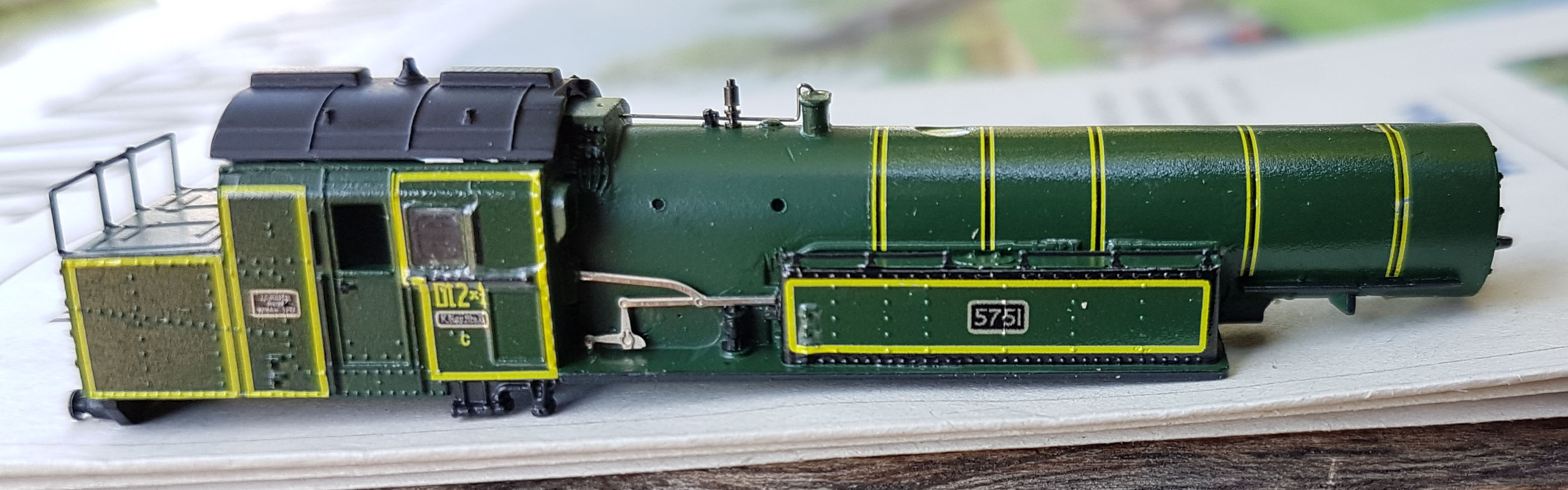

Die 5 Kesselringe, die jetzt drauf sind, habe ich als ein Stück montiert.
Der 6. muss noch einzeln aufgeklebt werden, da dieser kleine Dom vom Überdruckventil dazwischen ist.

Di 31. Jul 2018, 11:51

So, jetzt habe ich mal zwei Nächte drüber geschlafen.
Die Entscheidung ist gefallen, ich mache die Decals noch mal neu.
Mit dem Fadenzähler habe ich gemessen, dass die Linien zwischen 0,35 und 0,4mm breit sind.
Da muss ich überhaupt erst mal feststellen, wo jetzt der Fehler lag.

Ich mache da jetzt dann auch erst mal nicht weiter.
Als nächsten Schritt hätte ich alle Stellen aufgeschnitten, wo sich die Folie über Teile spannt,
noch mal mit Weichmacher und Setter behandelt, und gehofft, dass sie überall so schön anliegt, wie bei den Nieten.












So 7. Okt 2018, 10:07

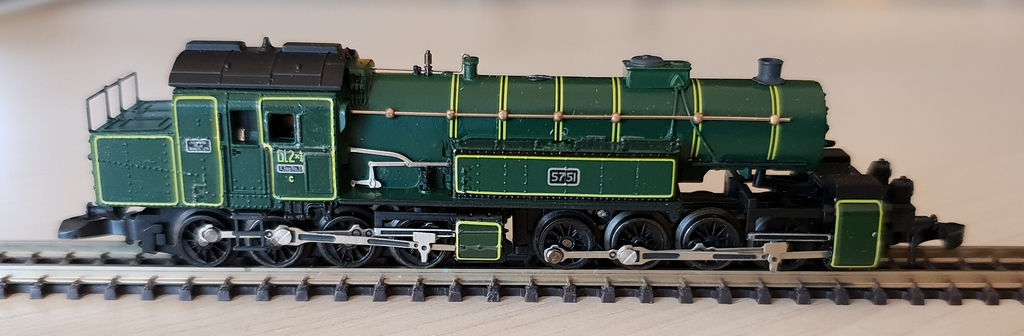

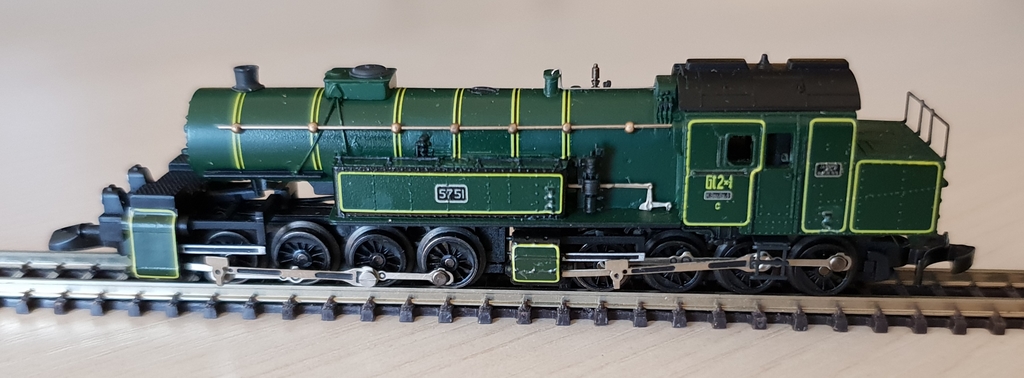

Weil ich die Lok auf der Messe in Leipzig zeigen wollte, habe ich sie noch schnell fertig gemacht.
Also fast fertig. Ein paar Kleinigkeiten sind noch zu tun.








So 7. Okt 2018, 15:54

Wer keine Gt2x4/4 mehr sehen kann, bitte wegklicken.
Aber evtl. will es ja jemand nachbauen, der freut sich dann über jedes Bild.

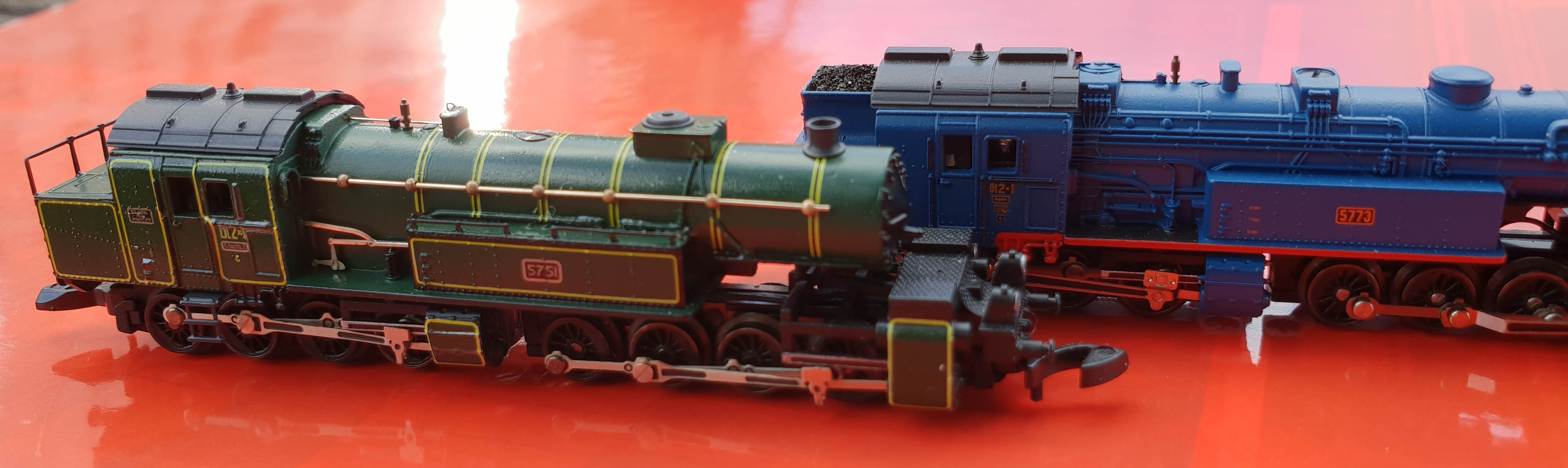

Hier also noch mal eine kleine Serie an Bildern, die die vorgenommenen Änderungen ganz gut zeigen.

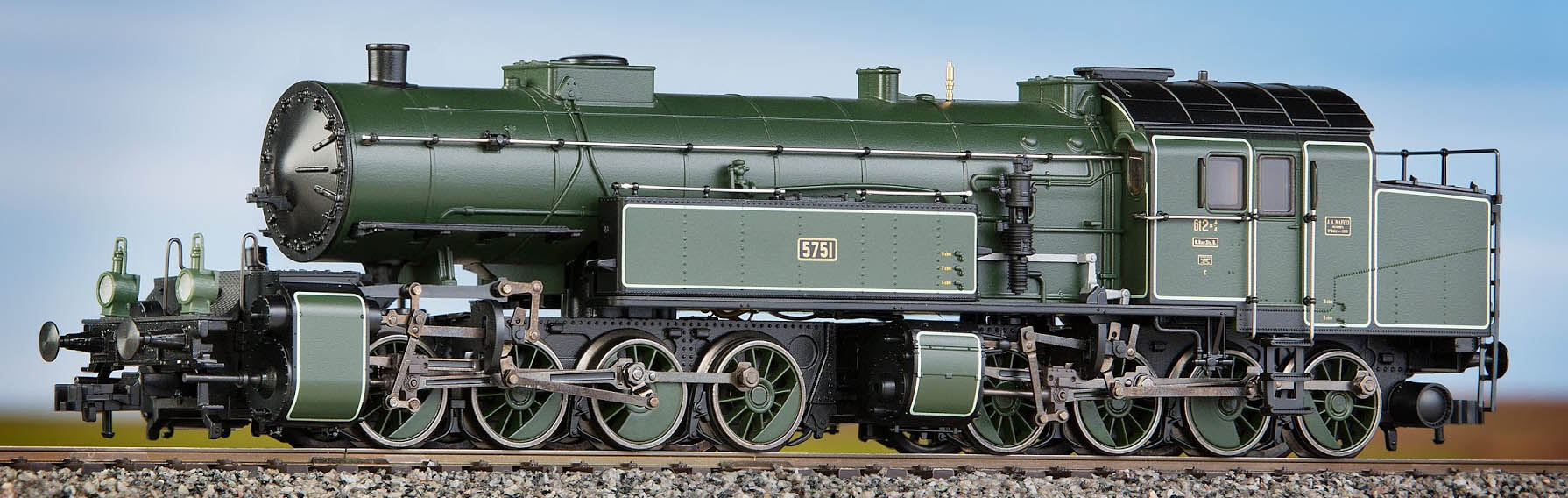

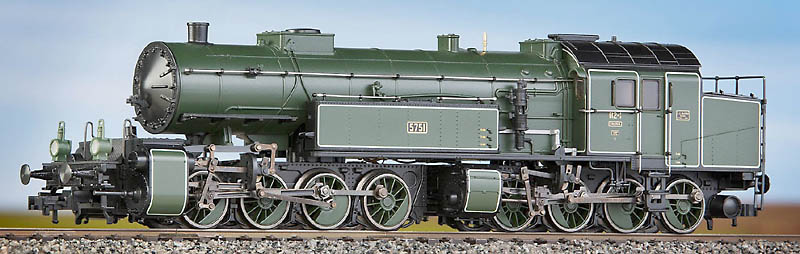

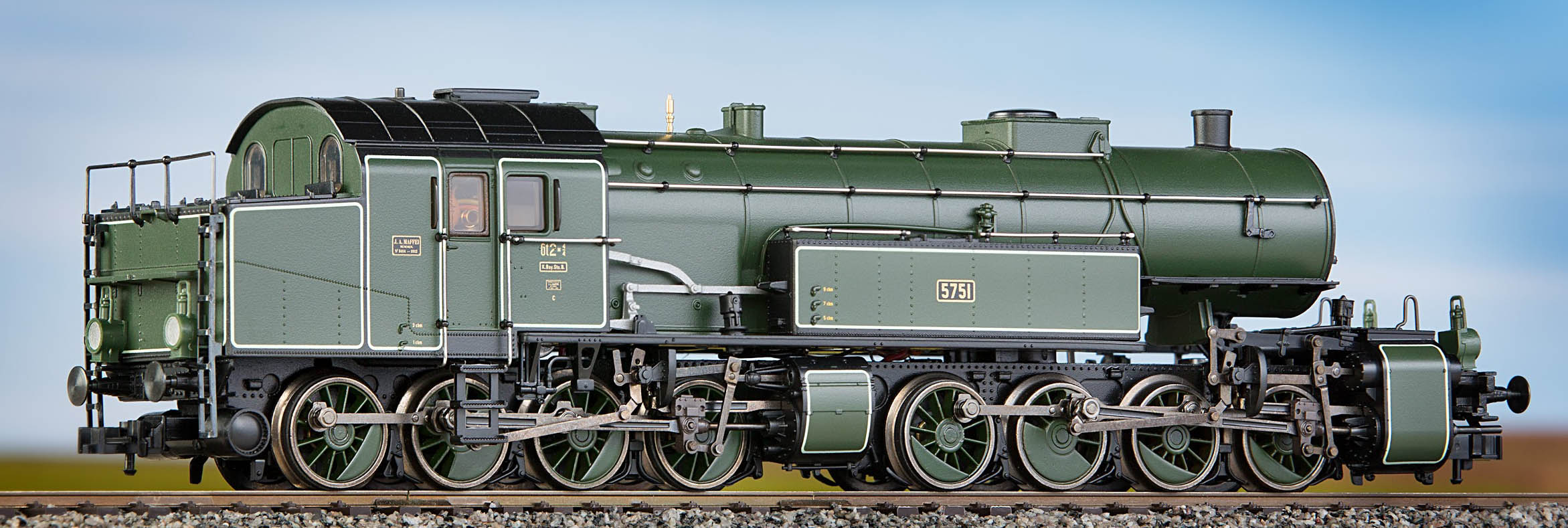

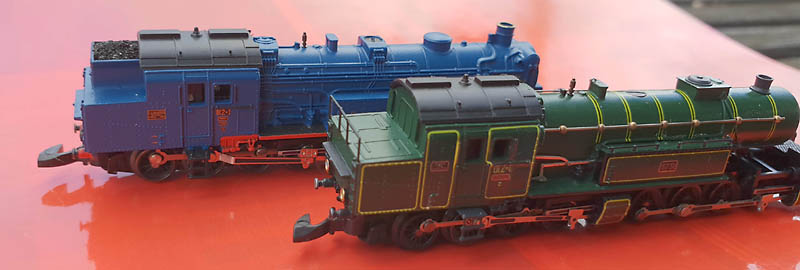

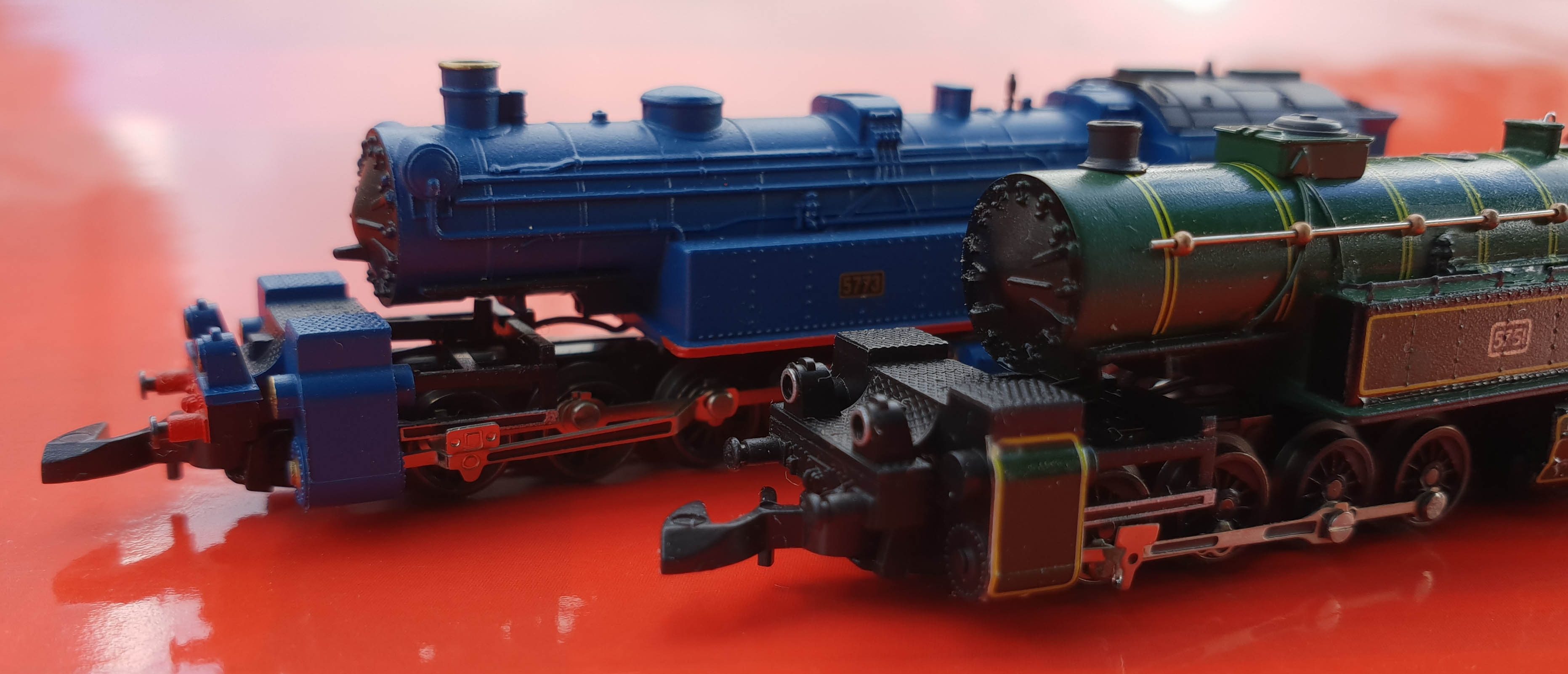

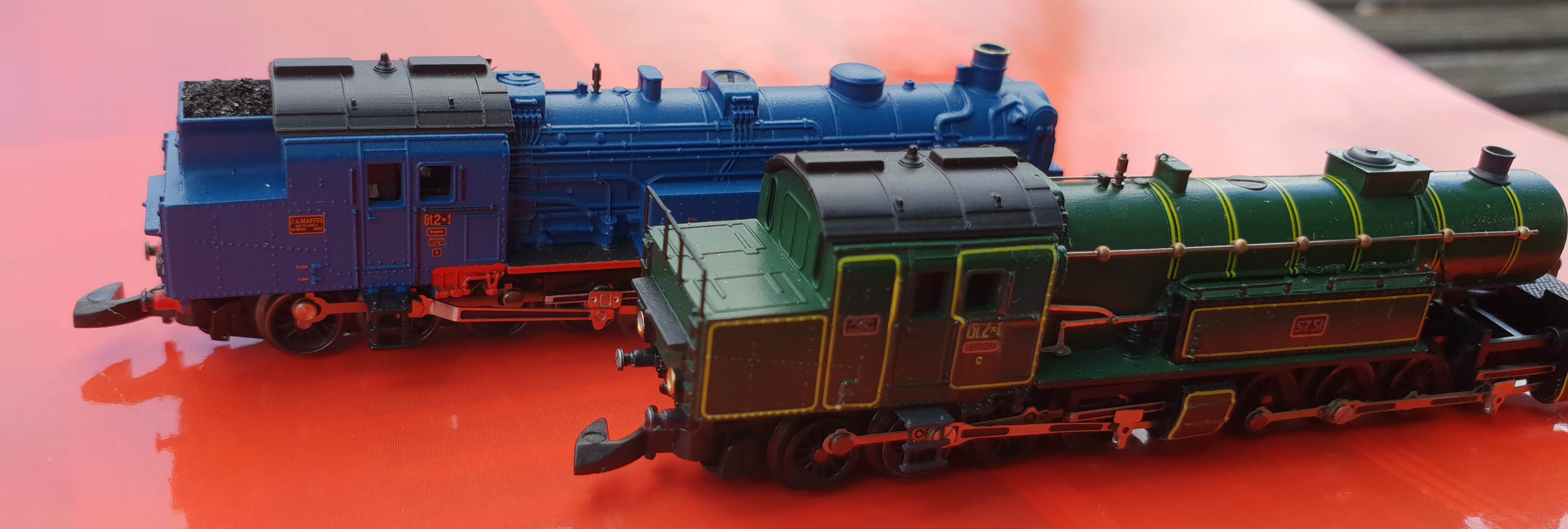

Ungefähres Ziel, die sehr schöne Trix-Lok:

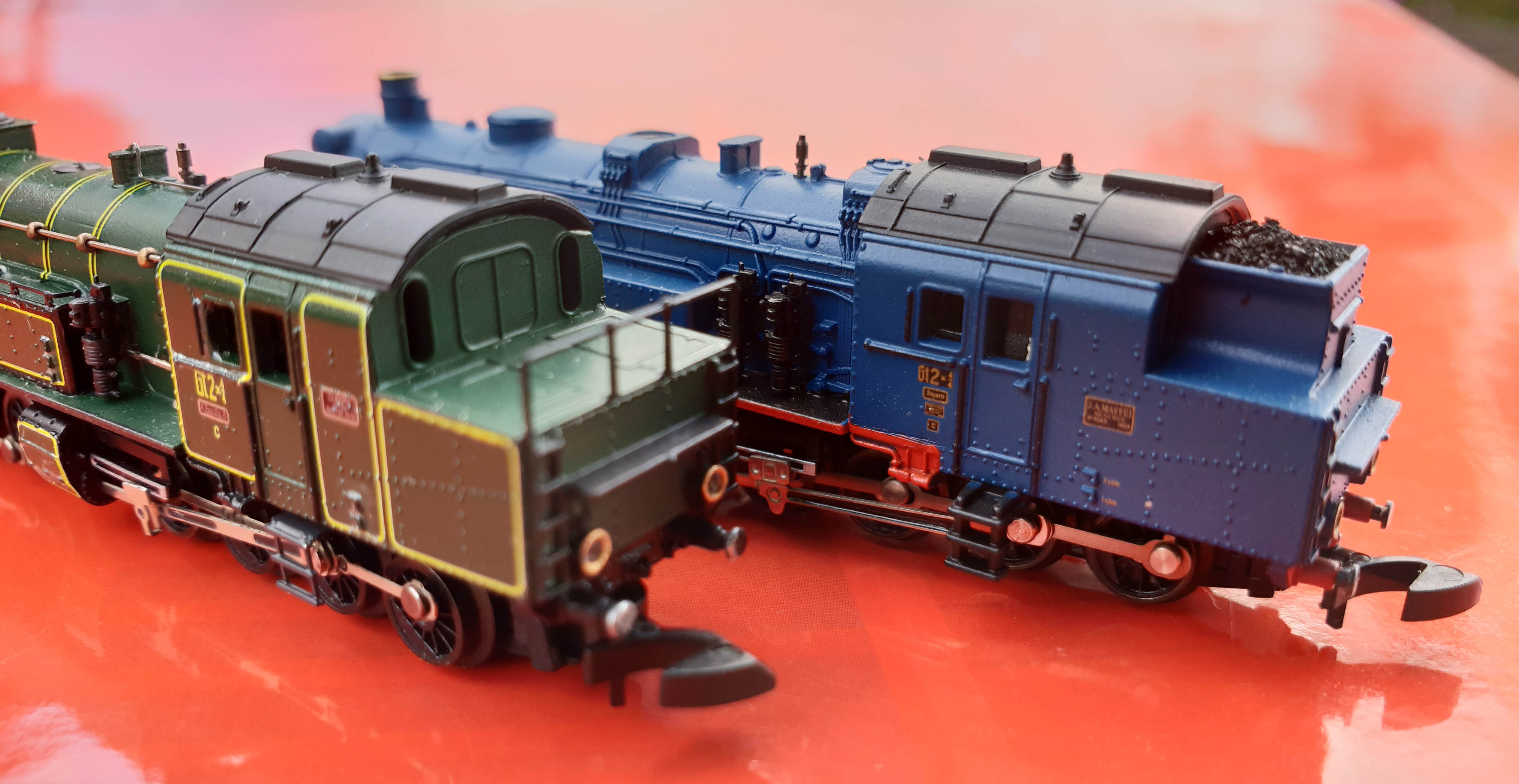

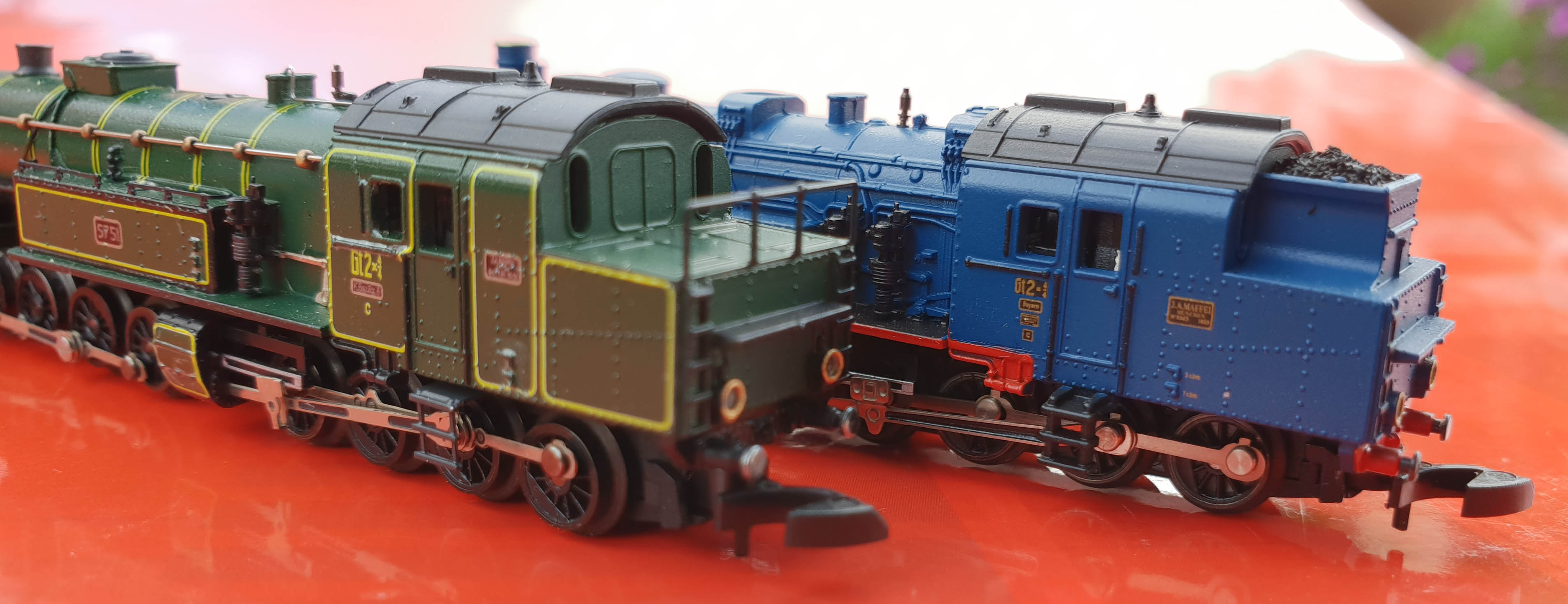

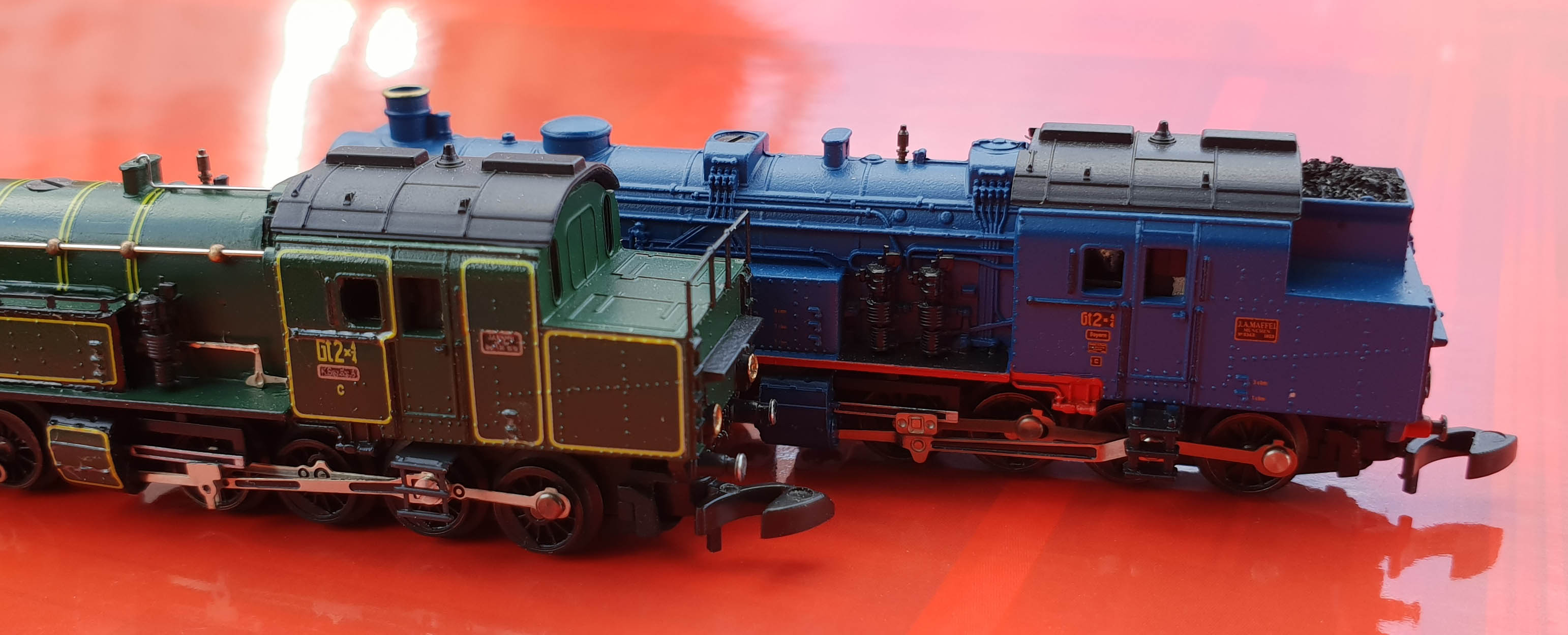

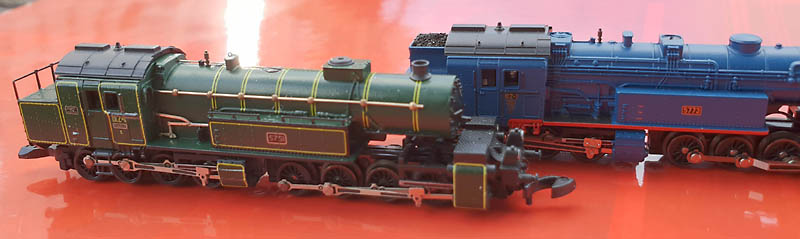

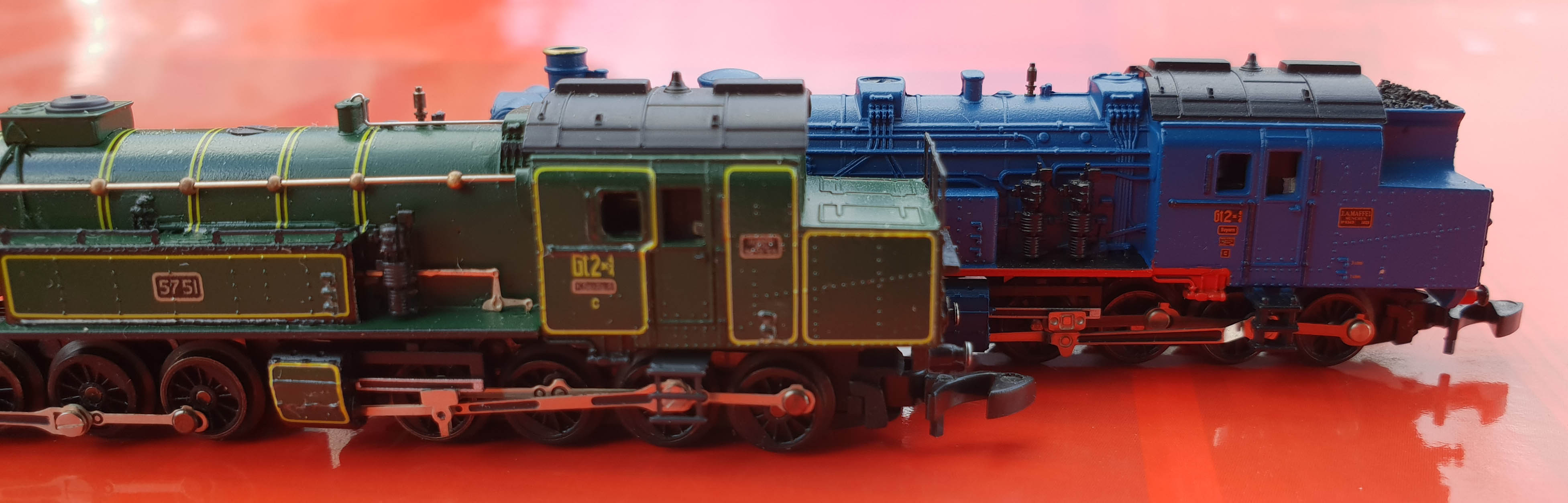

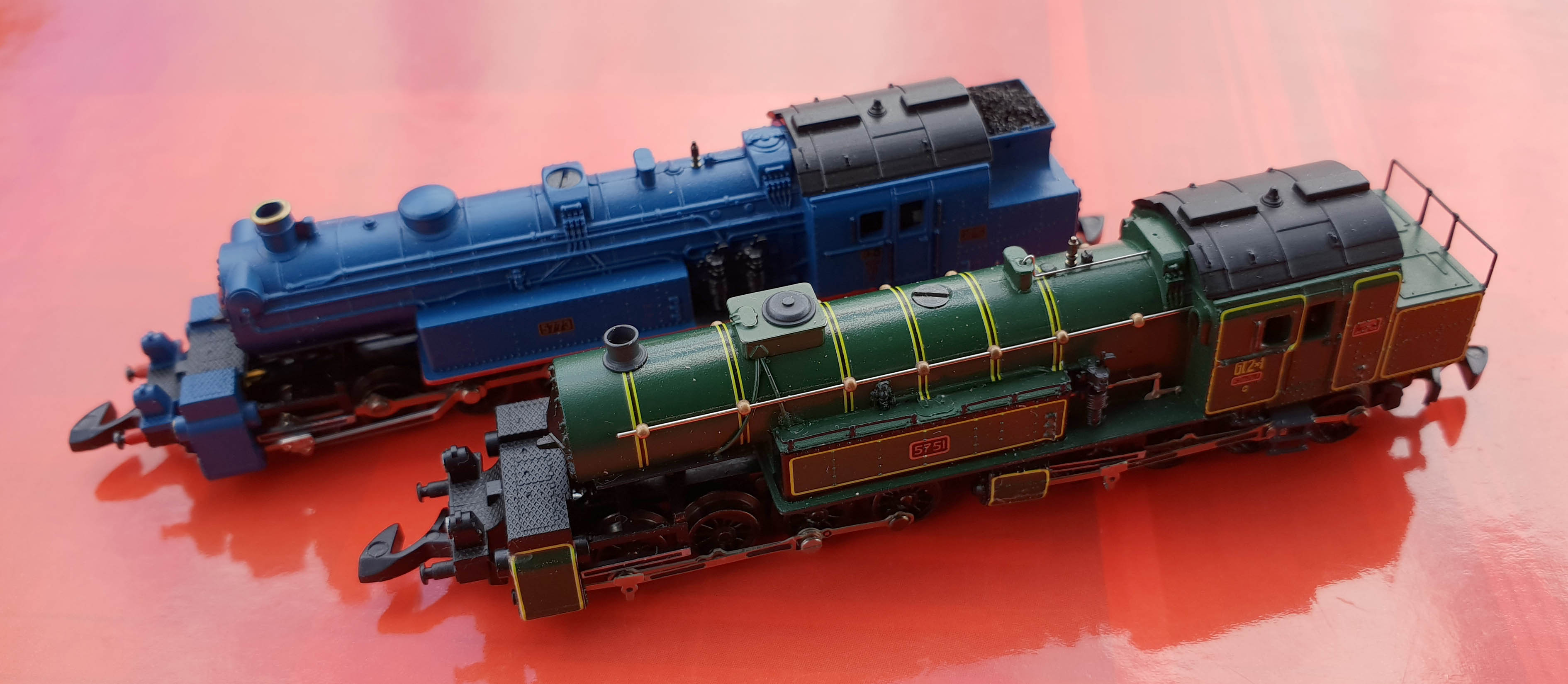

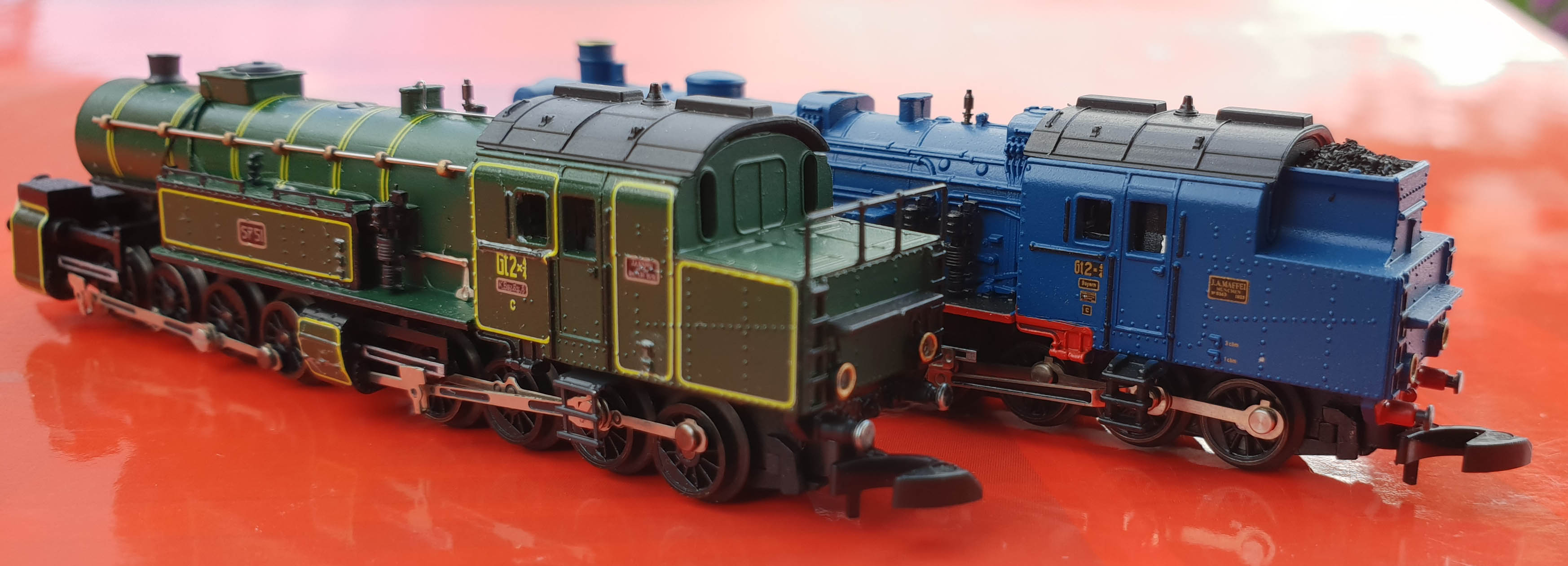

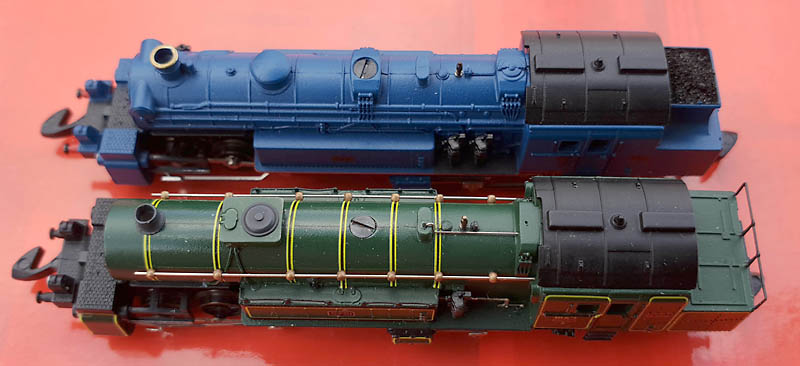

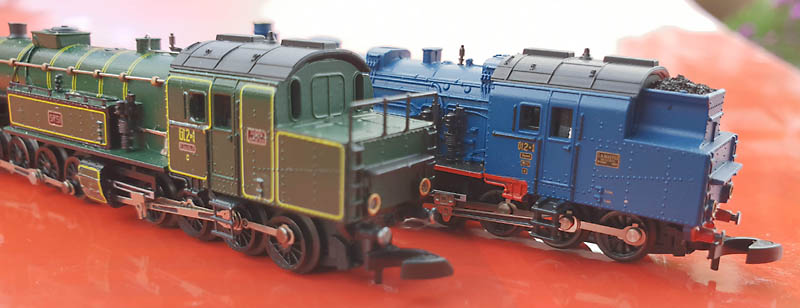

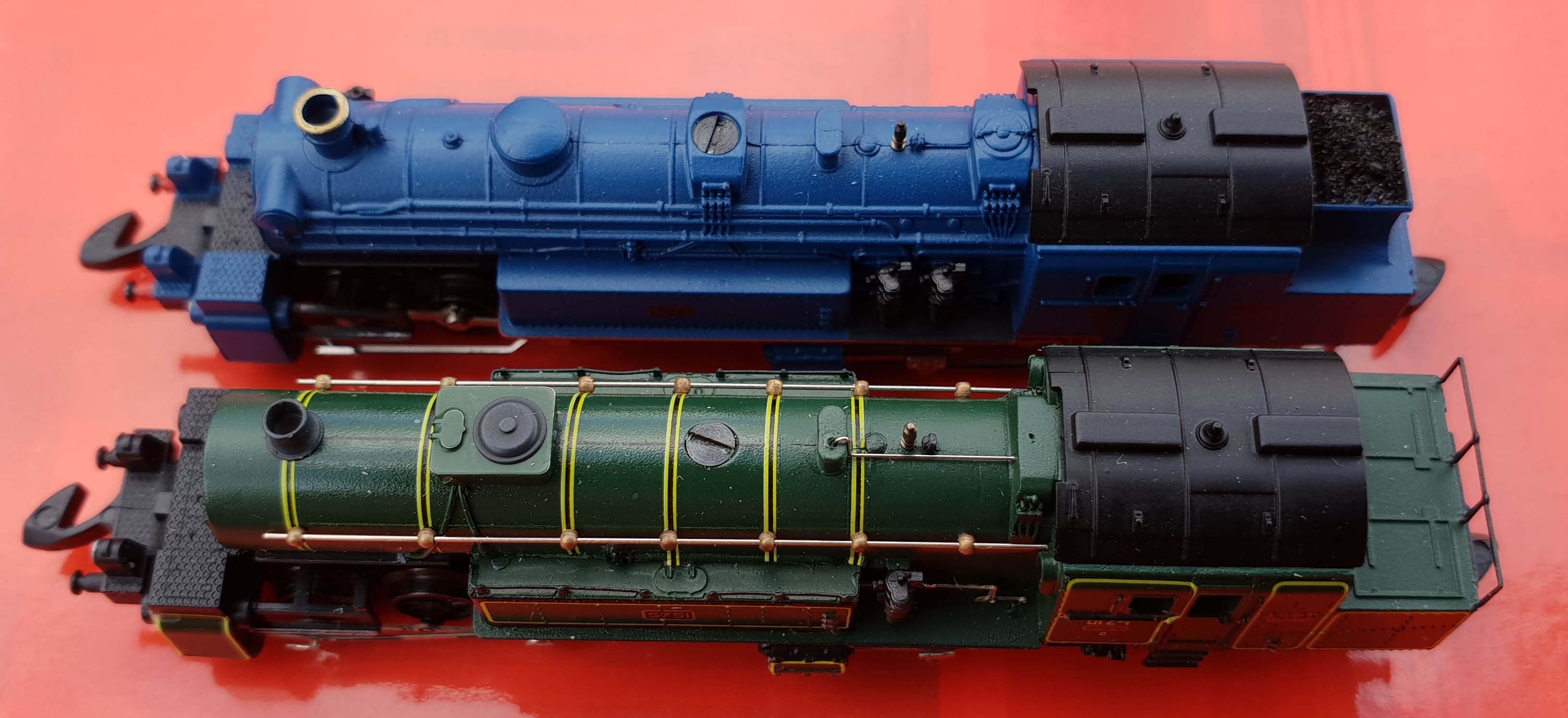

vorher/nachher:















































So 7. Okt 2018, 16:04

Die Seiten der Wasserkästen sind mit einem kompletten Decal beklebt.
Wie sich das Decal sogar um die Füllstands-Hähne gezogen hat, ist schon erstaunlich.




Ich nehme dafür Mr. Mark Setter. Der macht aus dem Decal ein weiches, gummiartiges Gebilde.
Das sich das Decal so rangesogen hat, muss durch den Unterdruck beim Verdunsten passiert sein.
Der Setter entweicht, und kann nicht mit Luft ersetzt werden, da der Rand schon angetrocknet ist.
Wie ich ja bereits woanders geschrieben hatte, lasse ich das Decal auf einer Pfütze aus Setter schwimmen.
Da darf von Anfang an keine Luft drunter kommen.
Am Führerhaus gibt es auch noch solche Hähne, da aber nicht ganz vom Rand abgedeckt werden.
Da ist es nicht so schön geworden. Da ist Luft unter die Folie gekrochen.
