Spannzangen-Adapter für ER11



08.08.2013

Was könnte man noch gebrauchen?
Einen Adapter für ER11-Spannzangen!

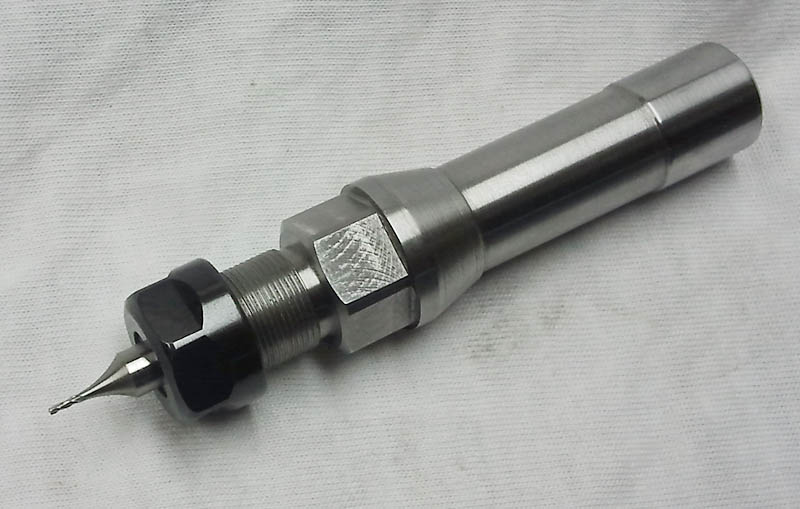

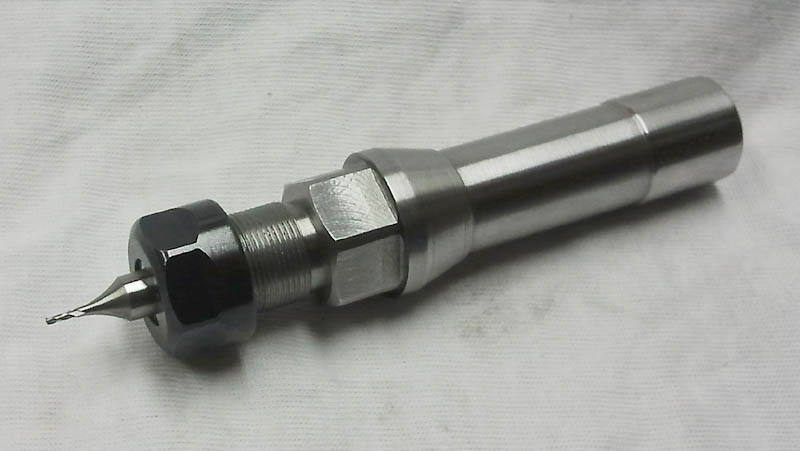

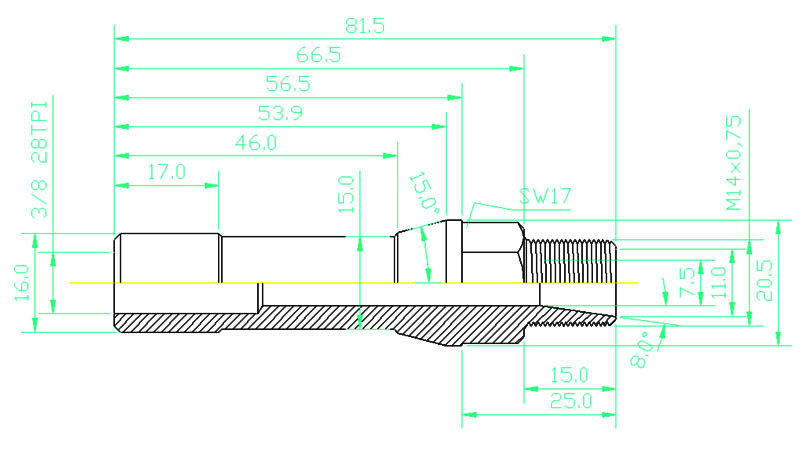

Arbeitsweise:
25er ETG100 ins Backenfutter
Bohrung 7,5 komplett durch
8°-Konus gedreht
Teil im Futter gedreht und Bohrung rückseitig angefast
Teil zwischen Spitzen gespannt
22er Außendurchmesser gedreht
Konus 15° gedreht
Außendurchmesser für die SW17 gedreht (19mm)
Gewinde M15x0,75 gedreht
Teil gewendet
16er Nenndurchmesser gedreht
Freifläche gedreht
SW17 auf dem Rundtisch angefräst
Kernloch für Gewinde 3/8 x 28TPI im Backenfutter vorgebohrt und ausgedreht
Gewinde 3/8 x 28TPI im Backenfutter angeschnitten
Gewinde 3/8 x 28TPI im Schraubstock fertig geschnitten

Den Einschnitt-Gewindebohrer hatte ich noch von der Aktion

Der Gewindebohrer ging sehr schwer rein.
Ich bin immer wieder raus, und habe Schneidöl dazu gegeben, aber es ging sehr schlecht.
Irgendwann gab es einen Knacks und es ging weder vor noch zurück.
Ich hätte wohl eher den Gewindebohrer abgebrochen. als ihn wieder heraus zu bekommen.
Also habe ich den Schaft abgeflext.
Dann bin ich mit einem 4er VHM-Bohrer rein, so lang er war.
Und danach mit einem 6er VHM-Fräser.

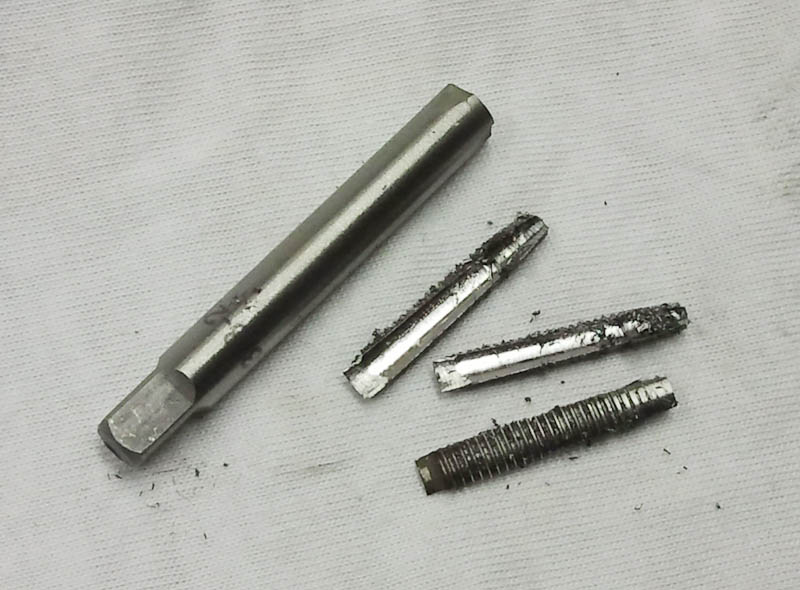

Irgendwann war dann alles raus. Das sind die Reste:



Das Gewinde war auf ca. 8mm fertig geschnitten. Das reichte mir.
Den Rest habe ich dann einfach hinterdreht.



Jetzt konnte ich den Rundlauf testen, und war enttäuscht. Der lag bei über 1/10!

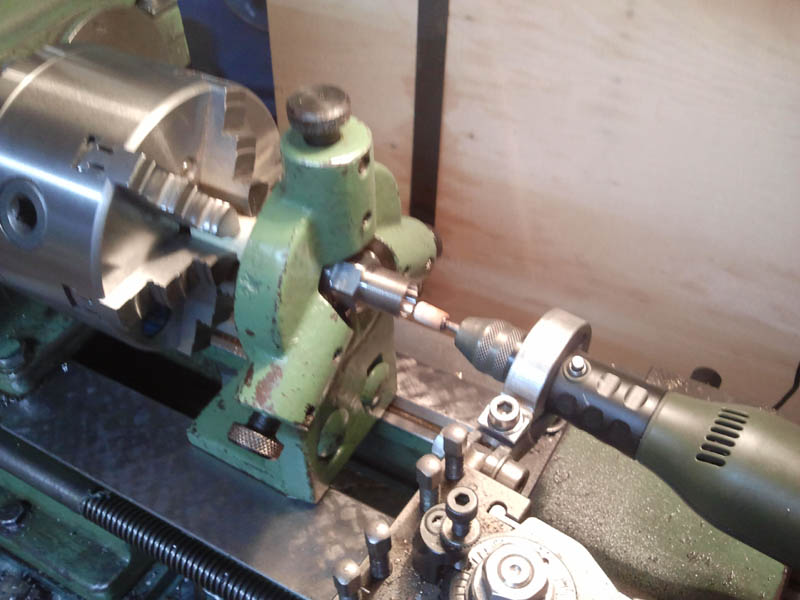

Da habe ich noch mal die Aufnahme mittels Lünette gespannt, und den Konus noch mal nachgeschliffen.
Den Nenndurchmesser habe ich ganz sauber mit einer Lage Maskierband abgeklebt, um ihn nicht durch das Futter zu beschädigen.



Man konnte beim Schleifen deutlich hören, dass das nicht rund läuft.

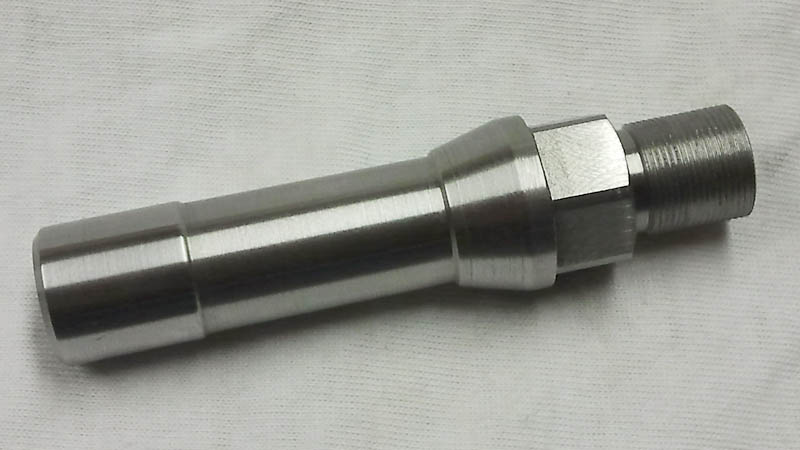

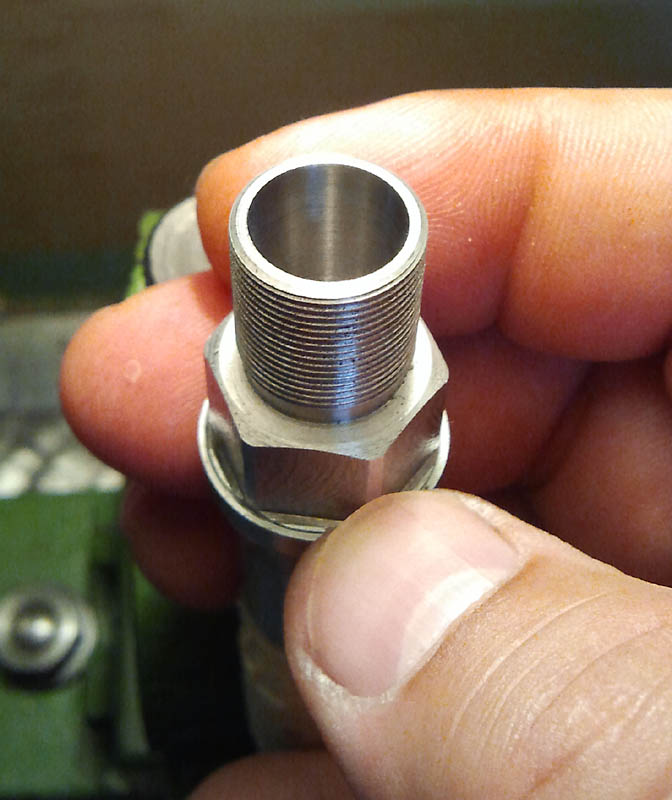

Nach dem Schliff sah es gut aus:



Jetzt liegt der Rundlauf bei 4/100, was irgendwie immer noch enttäuschend ist.
Mittlerweile ist mir auch klar, wie es passiert ist:
Die 7,5er Bohrung wird verlaufen sein, war aber später die Referenz für das Drehen zwischen Spitzen.
Der Spannzangen Konus ist aber vor dem Spannen zwischen den Spitzen entstanden.
