Auftragsarbeit:
Lampenringe für einen Schienenbus in 1:220


Mal wieder ein paar Serienteile,
diesmal für Theo

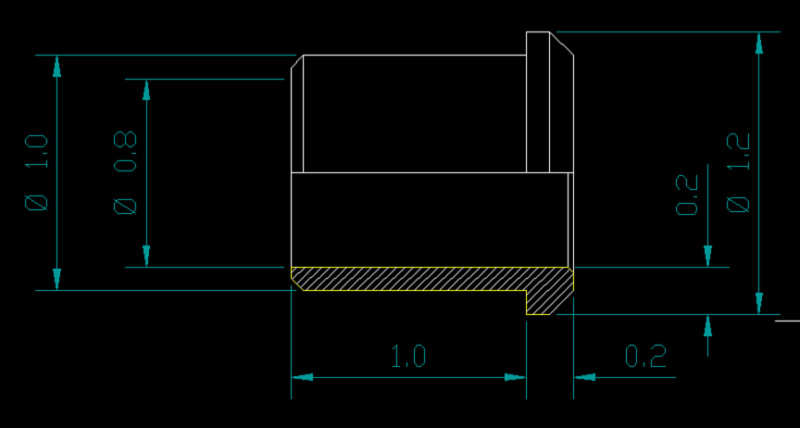

Die Zeichnung

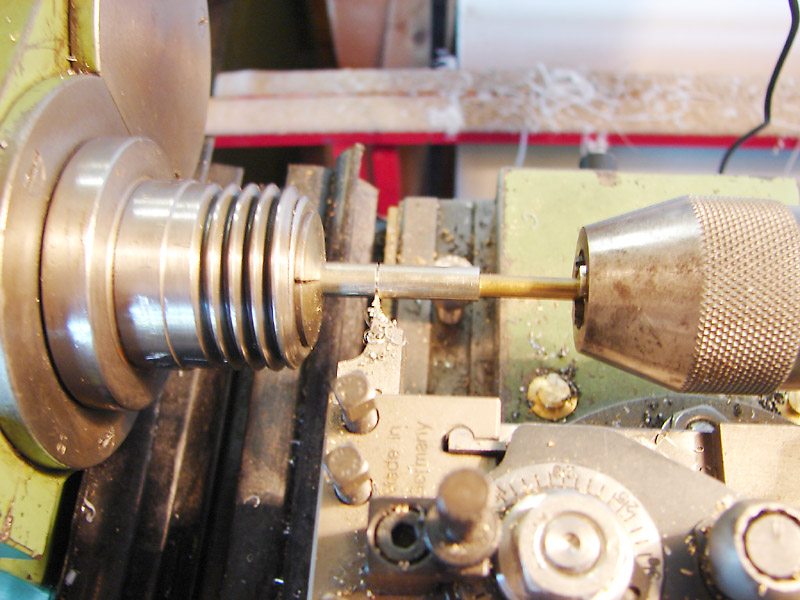

Zuschnitt der Rohlinge
Ich hatte gerade nur 6mm Neusilber auf Lager.

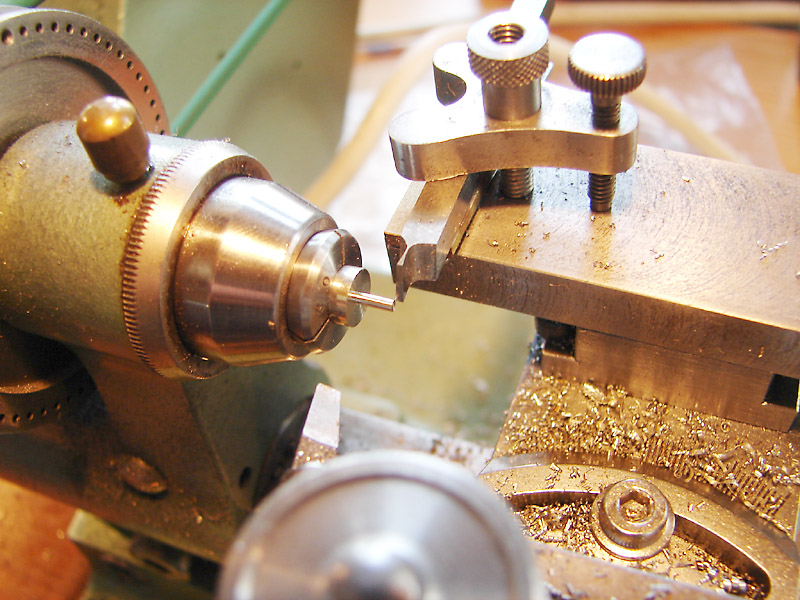

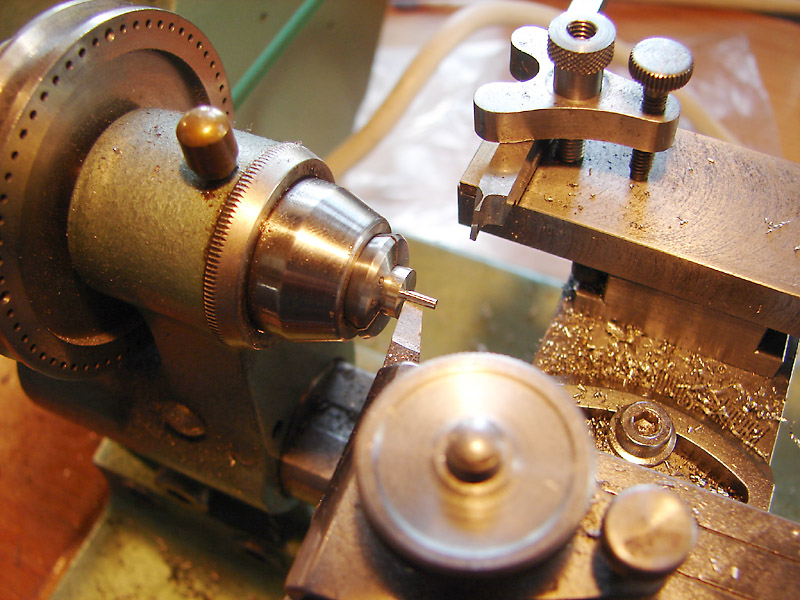

Außendurchmesser 1,2 andrehen


auf Länge plan drehen

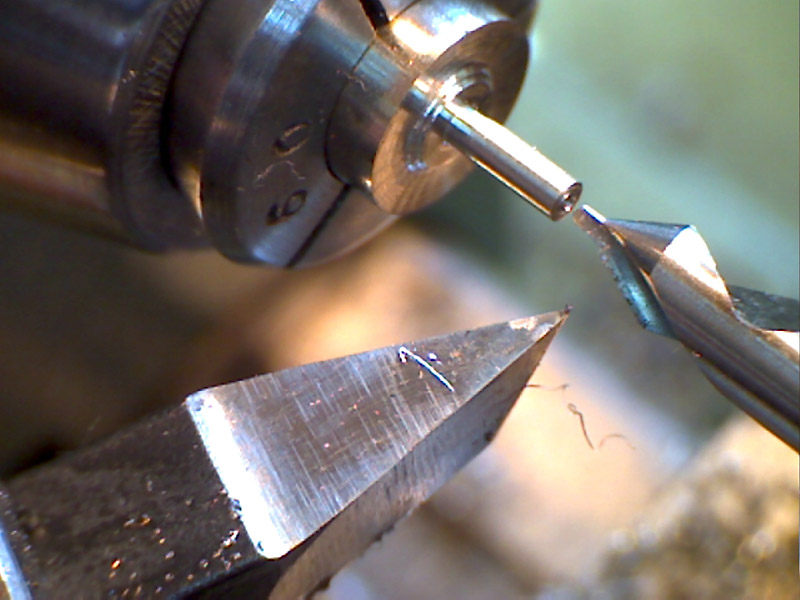

Zentrierbohrung 0,5 setzen


Fase andrehen

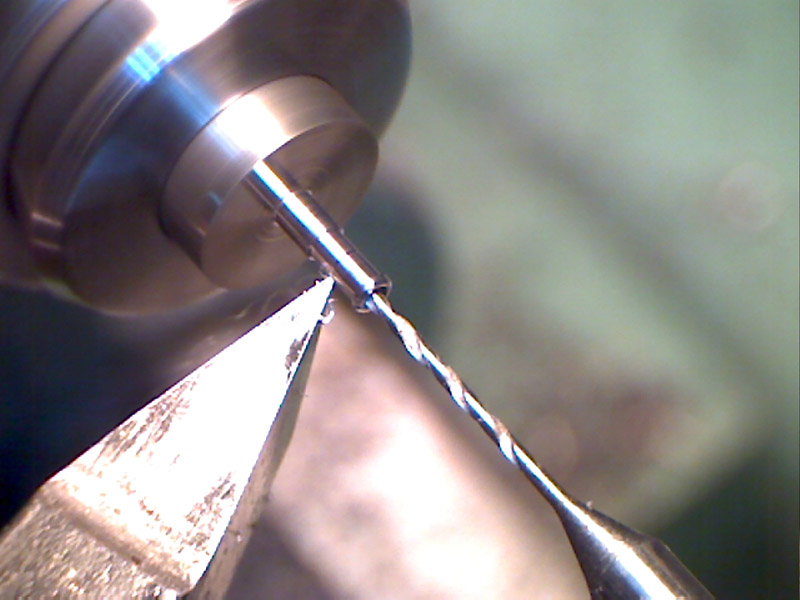

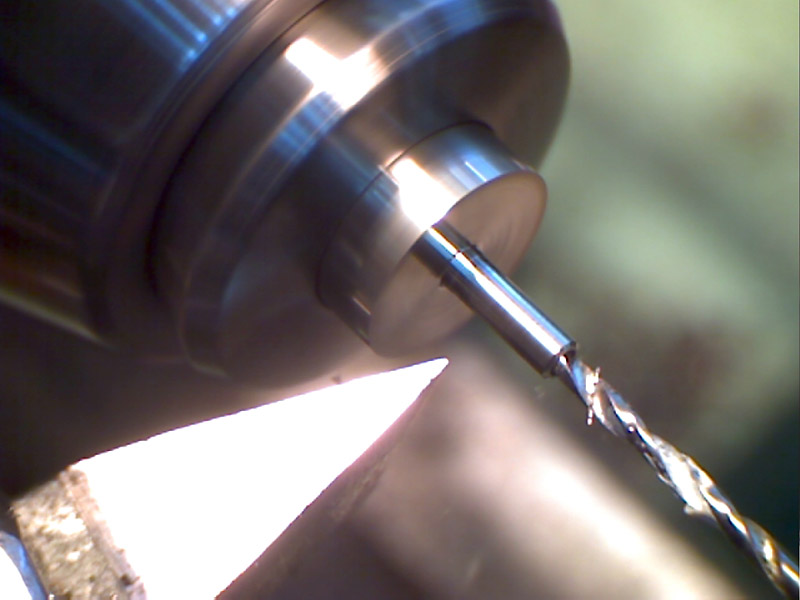

auf 0,8 aufbohren

Problem:
Um den Lampenring abzusetzen, habe ich keinen Anschlag,
der vorhandene Anschlag wirkt nur nach links.
Ein rechter Anschlag wird benötigt.

Sowas fällt mir total schwer, und ich mache es ungern - ich habe altes Werkzeug zersägt!

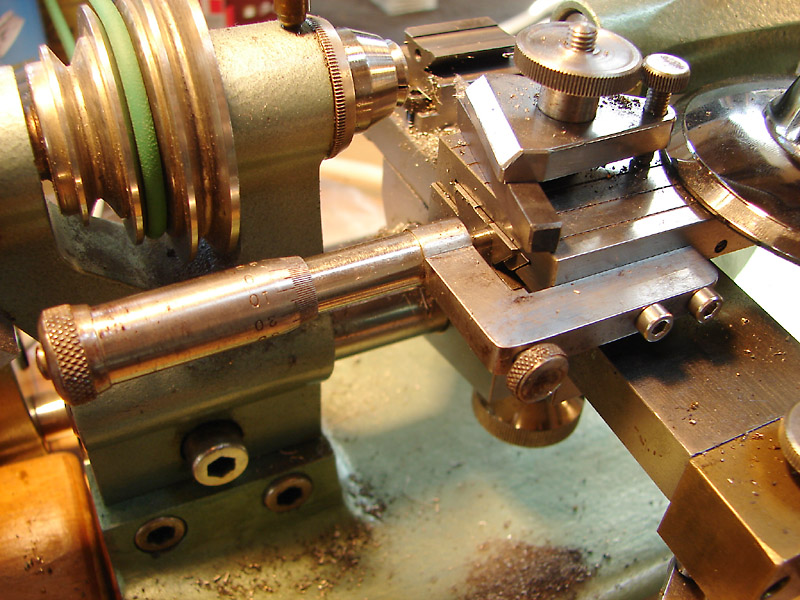

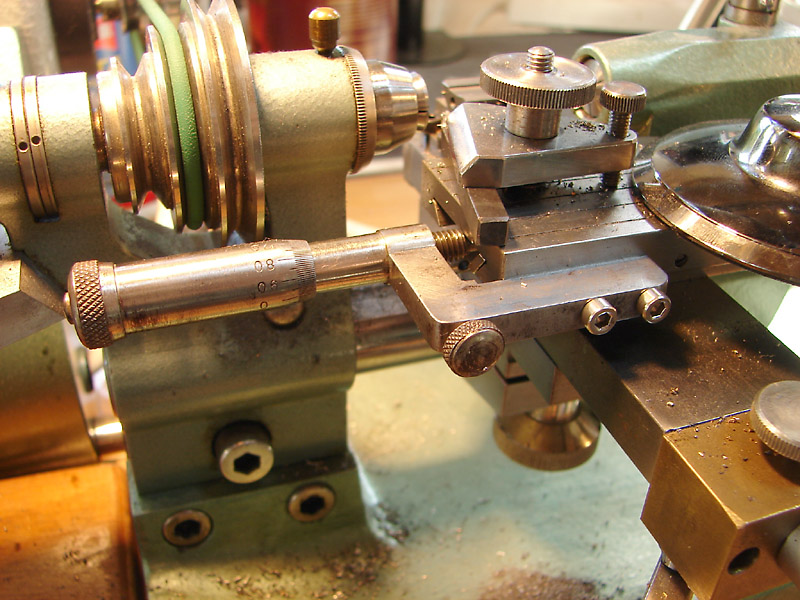

eine kleine alte Mikrometerschraube musste herhalten


funktioniert perfekt!


so kann ich den Schaft auf 1,0 absetzen, und den Lampenring exakt stehen lassen

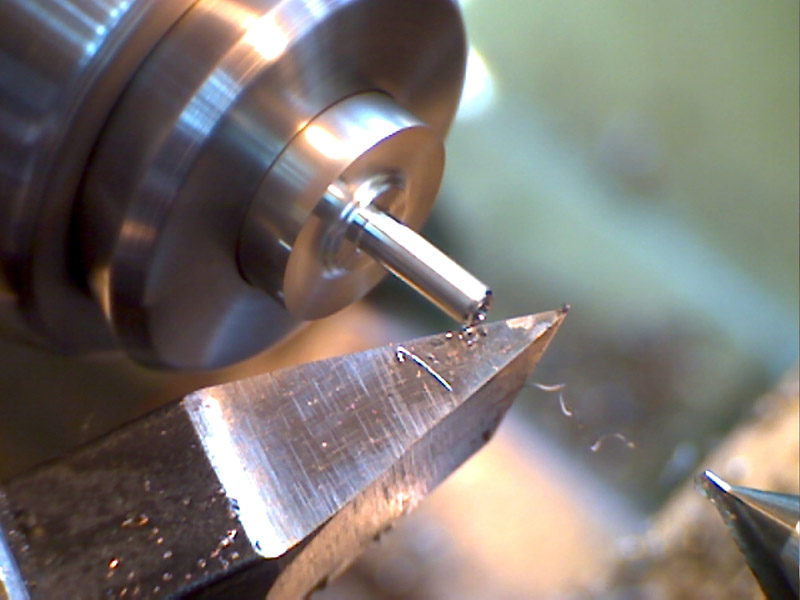

anfasend abstechen

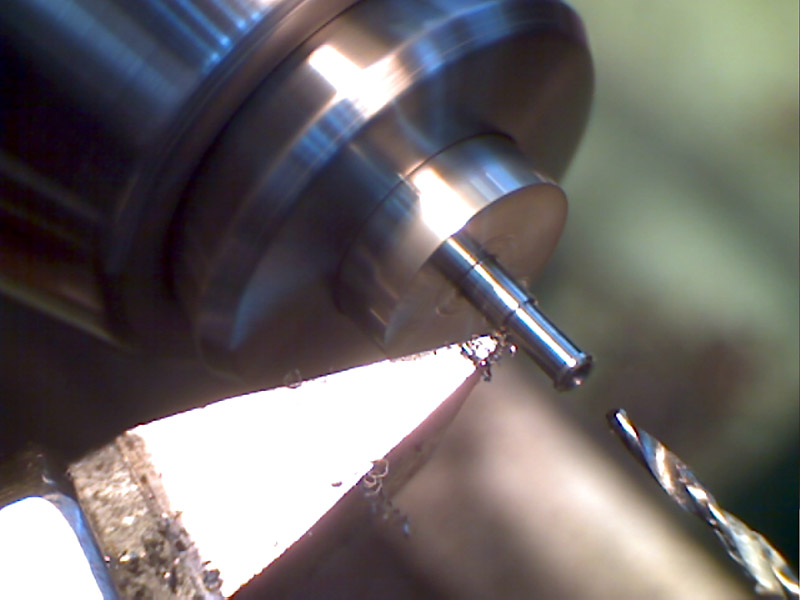

Der 0,5er Bohrer dient zum Auffangen des Werkstückes

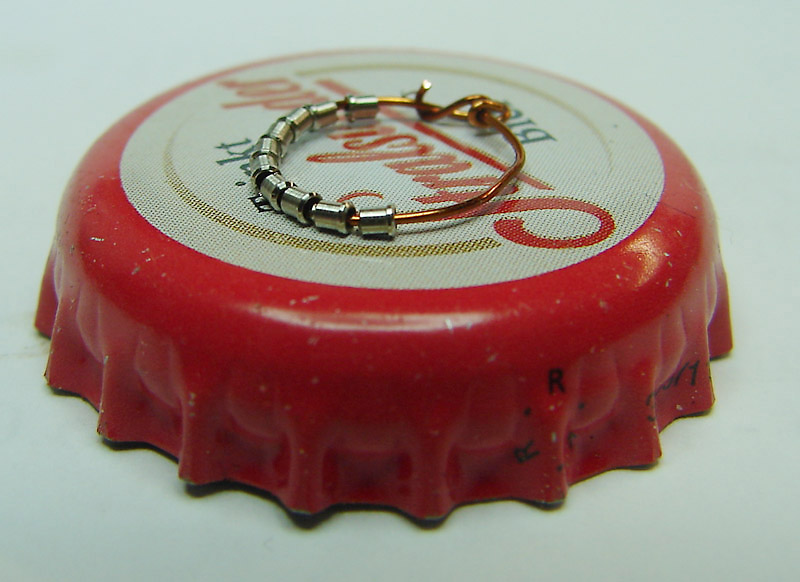

Fertig! 10 Lampenringe (2 sind Reserve)

Einbaubild folgt!
