VEB Präzisions-Drehmaschinen Leipzig
DMT 160x280
Bj. 1975

25.01.2014

Es wurde wirklich mal zeit, sie unter der Werkbank hervor zu holen, um mit ihr zu arbeiten.

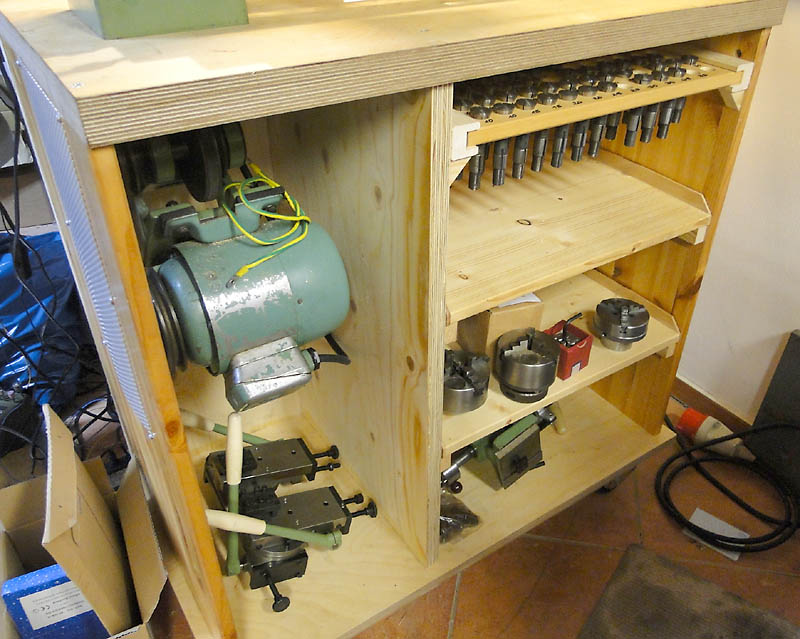

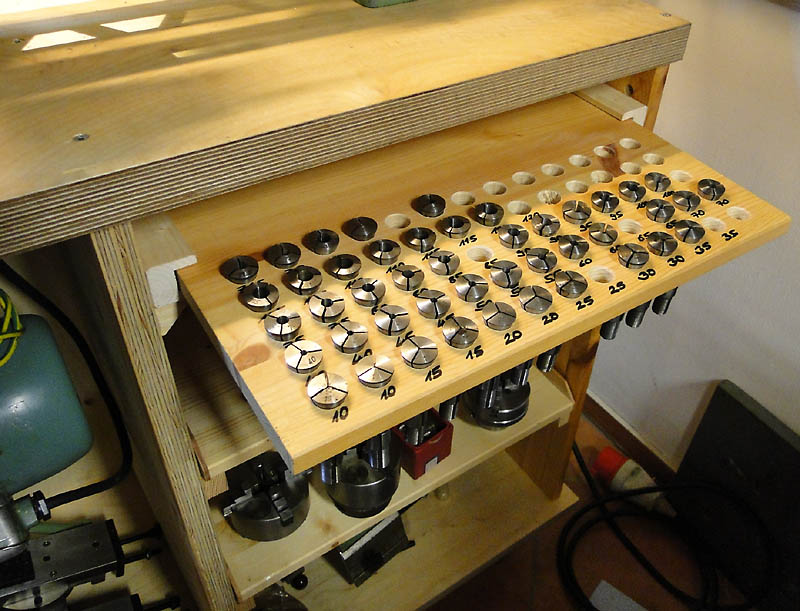

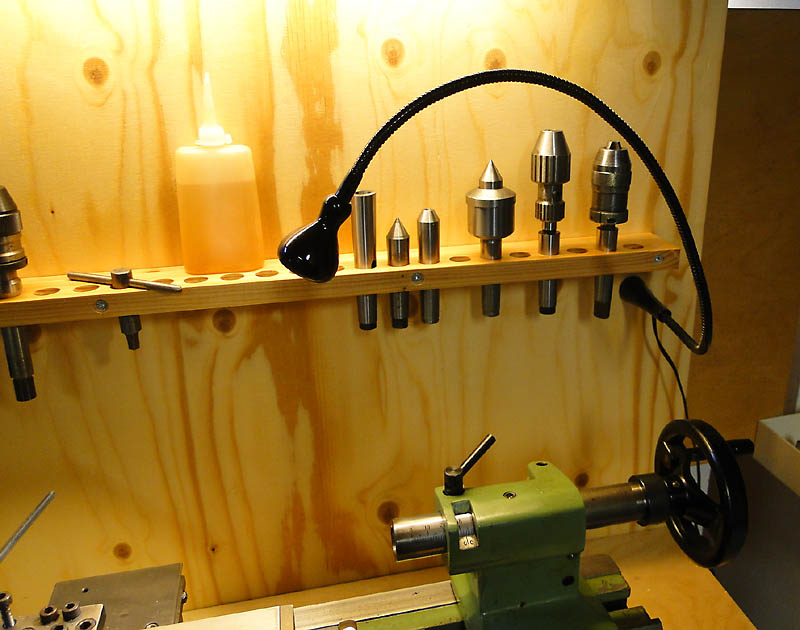

Jetzt hat sie einen Unterschrank auf Rollen.

Das Schränkchen ist aus Resten zusammen gebaut. z.B. 25er "Wisa-Spruce"-Sperrholzplatte und 40er Birke Multiplex.

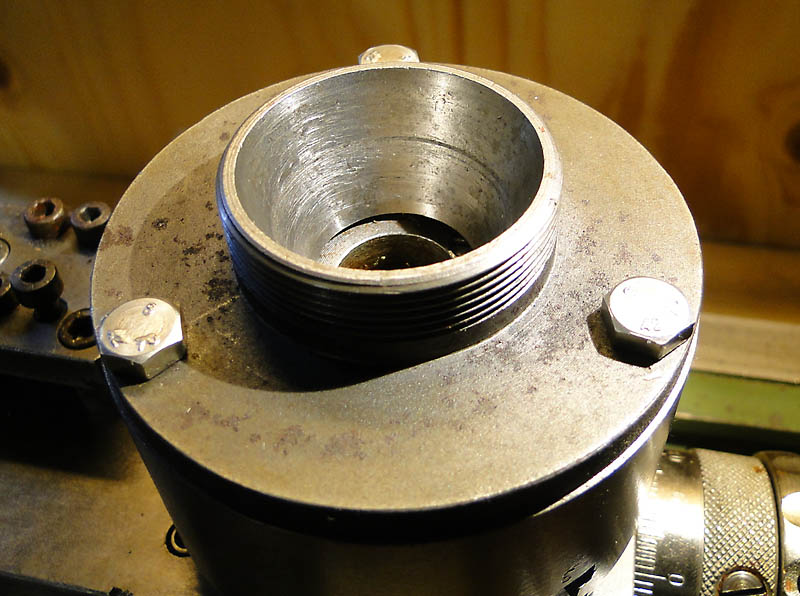

Und wo ich schon mal die Knipse in der Hand hatte, habe ich gleich mal meine Futteraufnahme fotografiert:

Die sieht ja genau so schrecklich aus!
Wahrscheinlich passiert es öfter mal, dass ein Span dazwischen kommt. Und das Teil ist nicht hart.
Aber das Futter läuft ganz gut rund.

21.04.2014

Da ich mal wieder etwas Werkstatt-Zeit hatte, habe ich überlegt, welches kleine Projekt ich mal schnell umsetzen könnte.
Da viel mir ein kleines Dreibackenfutter aus DDR-Produktion in die Hand, welches ich für die DMT adaptieren wollte.

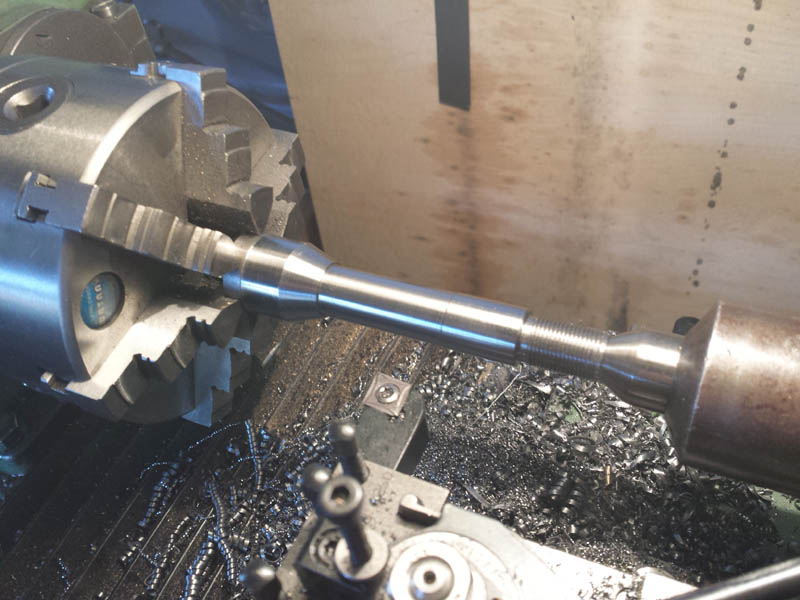

Also erst einmal die Spannzangenkontur in einer Aufspannung gedreht:



Die passte wunderbar. Da kam dann dieser Futterflansch drauf. Der gehörte mit zur Futterlieferung:

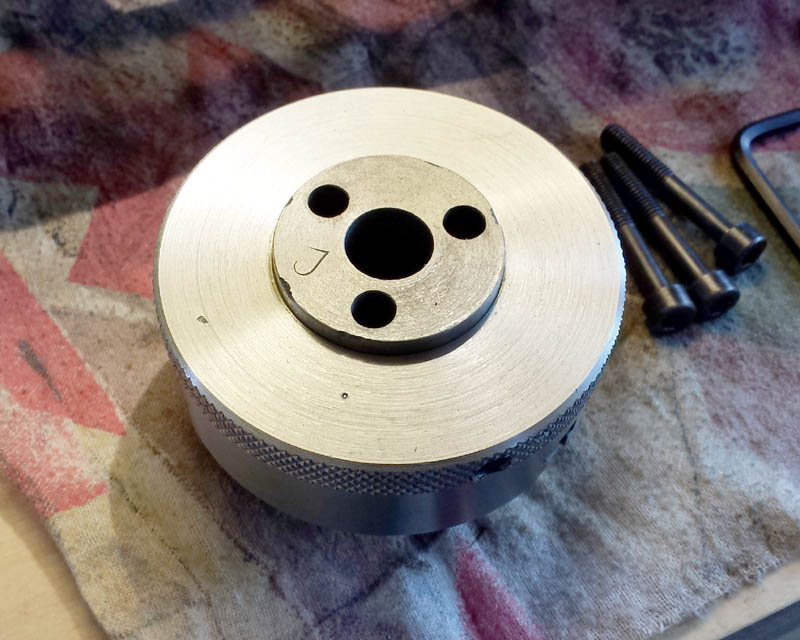

Beide Teile habe ich zusammen geschrumpft.

So sieht das Gegenstück vom Futter aus:

Beides zusammen:
Dateianhang:

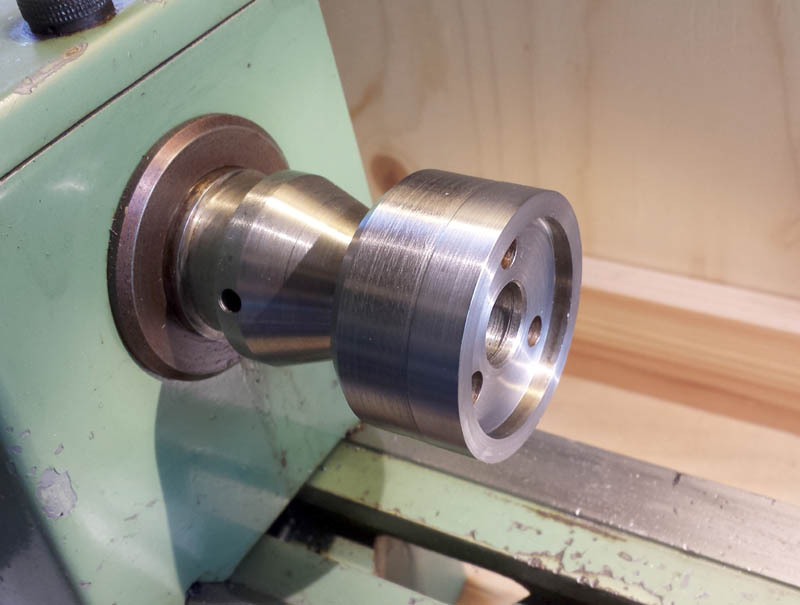

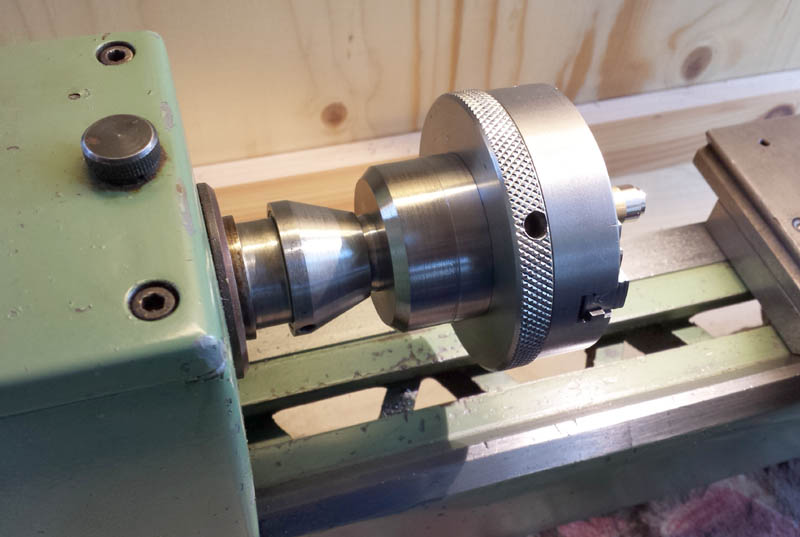

Und in der Spindel:

Da ich mit allergrößter Sorgfalt gearbeitet habe, läuft der Futterkörper ohne Fehler plan und mit 2/100 rund.
Was nicht passt, ist der Rundlauf des Werkstücks. Da bin ich bei 1/10.
Die Backen sind aber schon mal nachgeschliffen. Das werde ich jetzt wohl neu schleifen müssen.

21.06.2014

Ich habe mir neulich zwei Sechsbackenfutter von Koch für meine DMT besorgt.

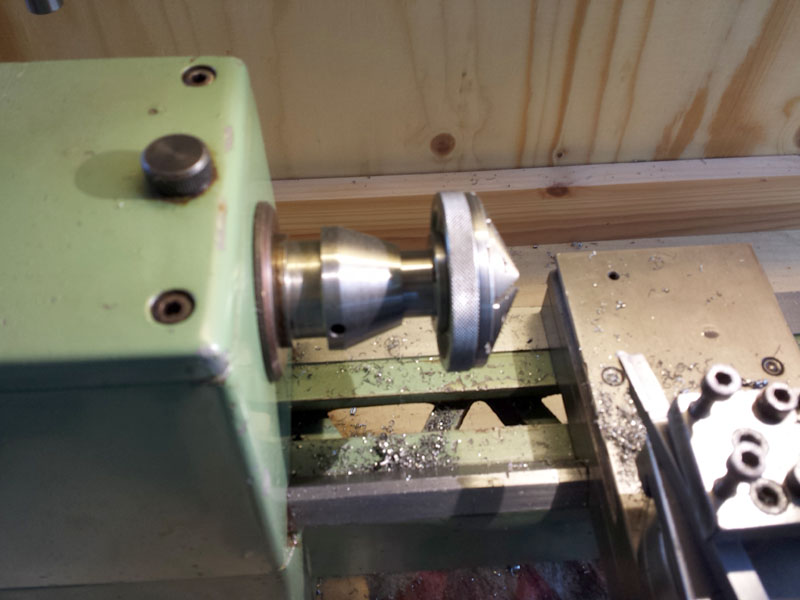

Als ich jetzt das eine benutzen wollte, mußte ich feststellen, dass die Aufnahme ein falsches Gewinde hatte.
Es war M13x1,25 drauf, anstatt M13x1.
Da musste ich erst mal grübeln, wie ich das ändern kann. Eine Feilprobe ergab, dass die Aufnahme nicht hart ist.
Also habe ich das alte Gewinde abgedreht, und ein M10x1 drauf geschnitten.

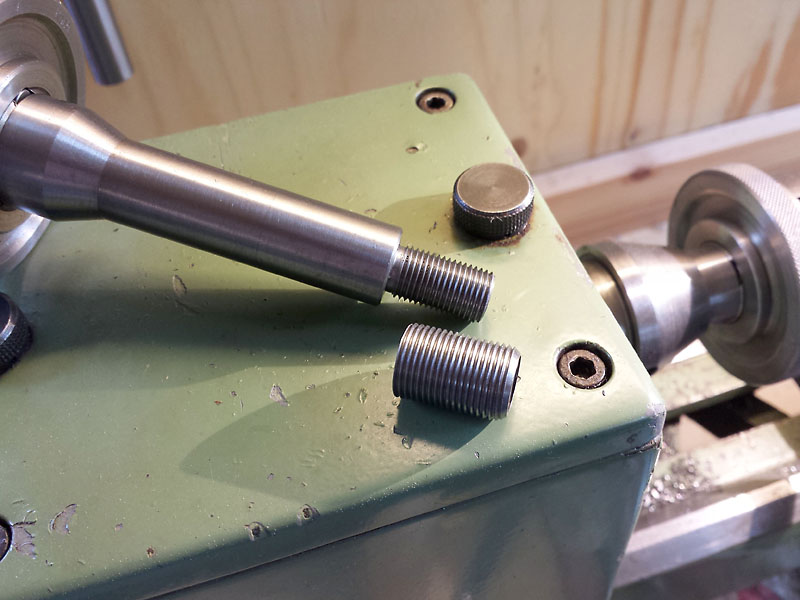

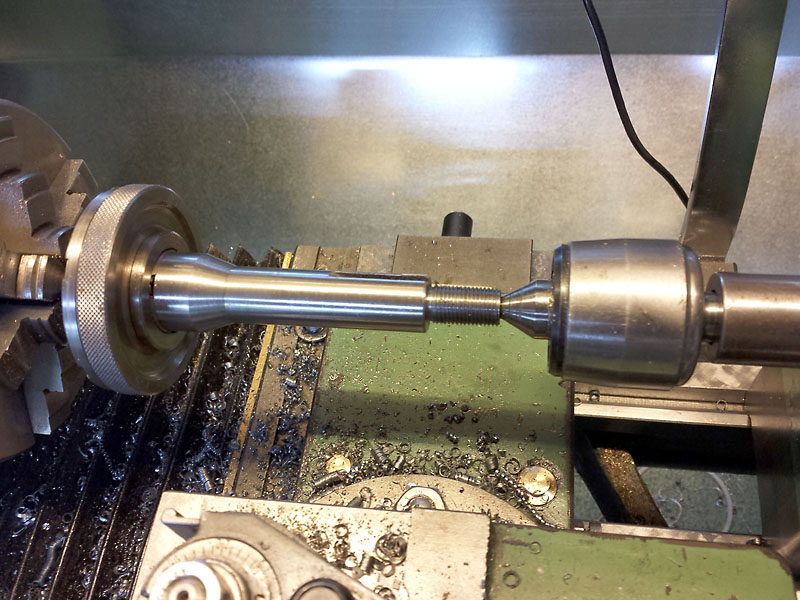

Dann habe ich mir eine Gewindehülse gemacht, als Adapter von M10x1 zu M13x1:



Test:


passt!

31.10.14

Lange habe ich mit dem Kauf eines Wechselstahlhalters gezögert.
Die geringe Höhe über Support war das KO-Kriterium.
Eine gute Lösung wäre der neue Multifix Aaa von PeWeTools gewesen.
Dafür gibt es Kassetten, in denen der Schacht für den Drehstahl sehr weit unten liegt.

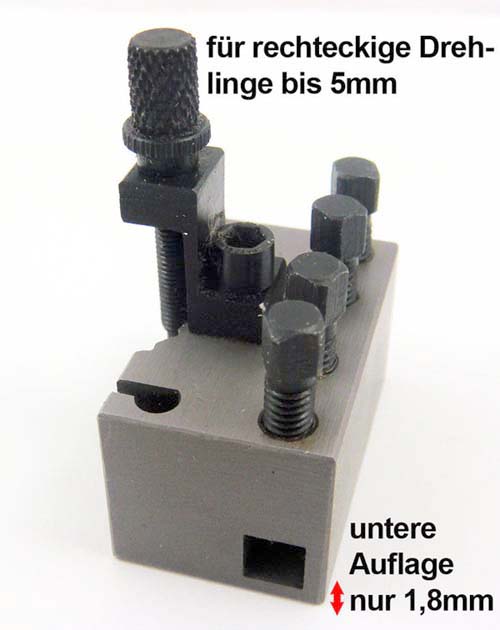

Foto: PeWeTools

Dann hätte ich mich aber auf 5mm-Drehstähle beschränken müssen.

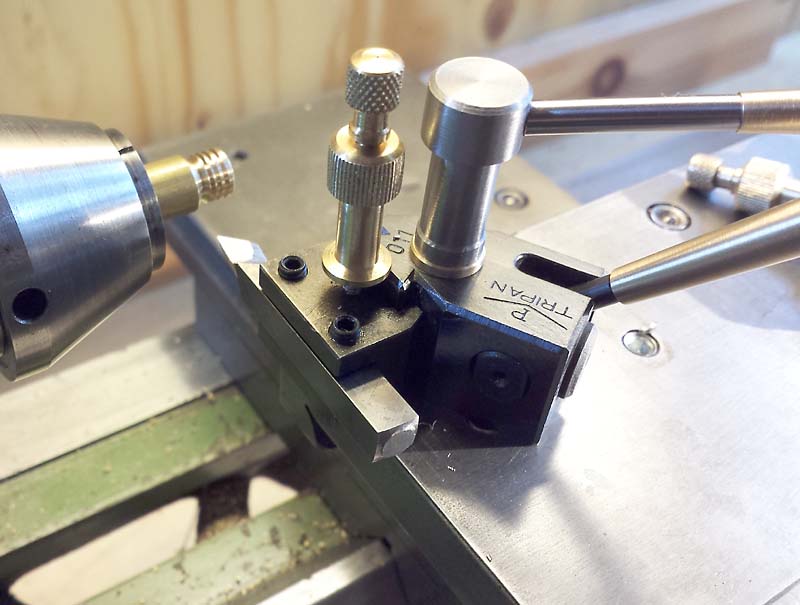

Durch Zufall kam ich an einen Tripan 011.
Der Franzose retec68 verkauft welche auf einer bekannten Internet-Verkaufsplattform.

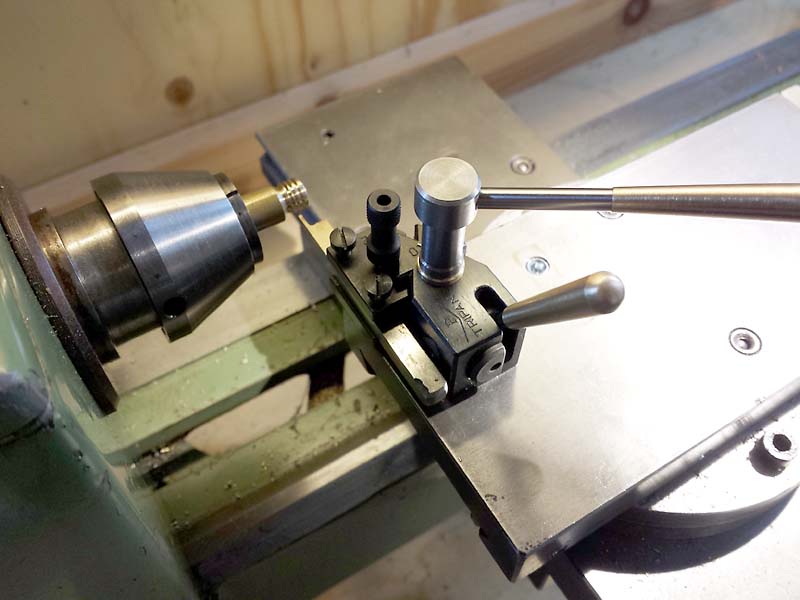

Der ist auch sehr winzig und kam mit einer Kassette 032.
Die Kassetten kosten einzeln ca. 60€ das Stück.
Durch den Schwalbenschwanz kann man sie aber leicht selbst bauen.


Die Originalkassette ist Tripan-typisch asymmetrisch.


Darauf habe ich verzichtet, denn der Grundkörper kann problemlos geschwenkt werden.


Was richtig schief gegangen ist, ist das Schwarzbrennen mit Öl.
Die Ölkohle-Schicht löst sich teilweise ab.

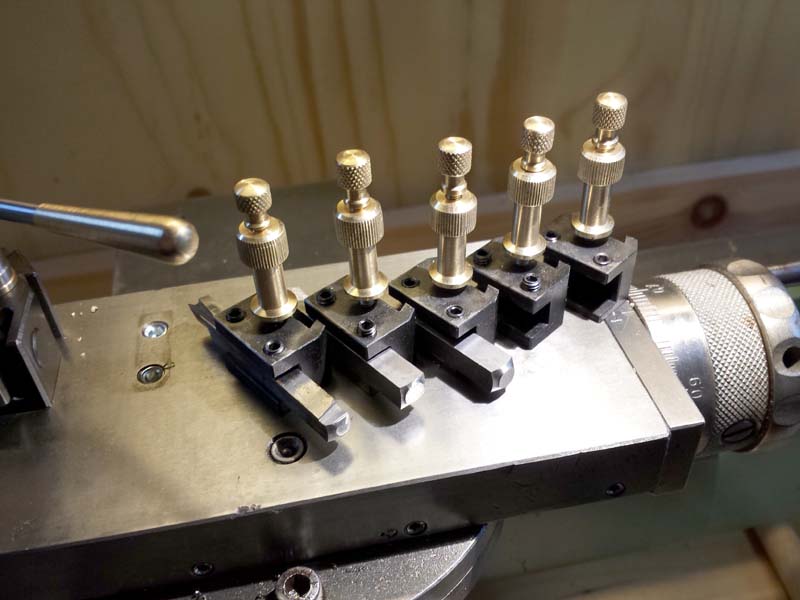

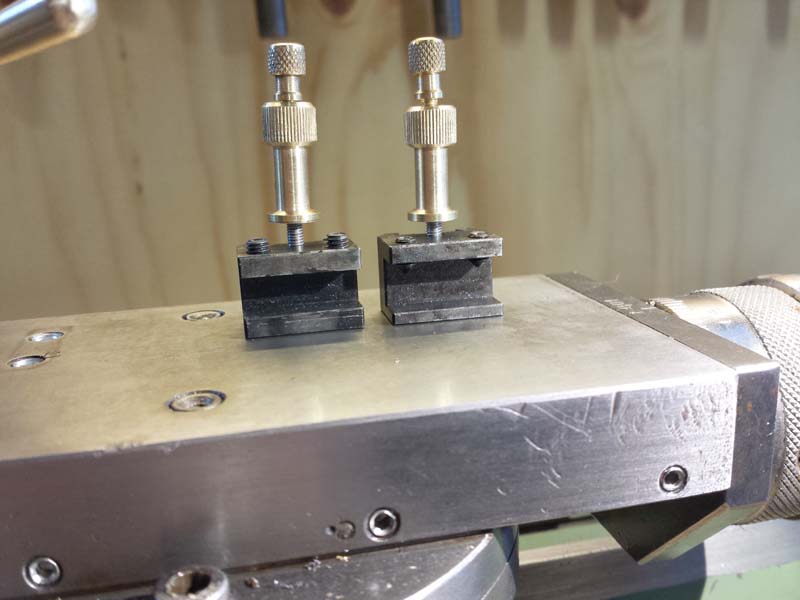

Stahlhalter für 6mm- und 8mm-Drehstähle



5 Stück habe ich gemacht

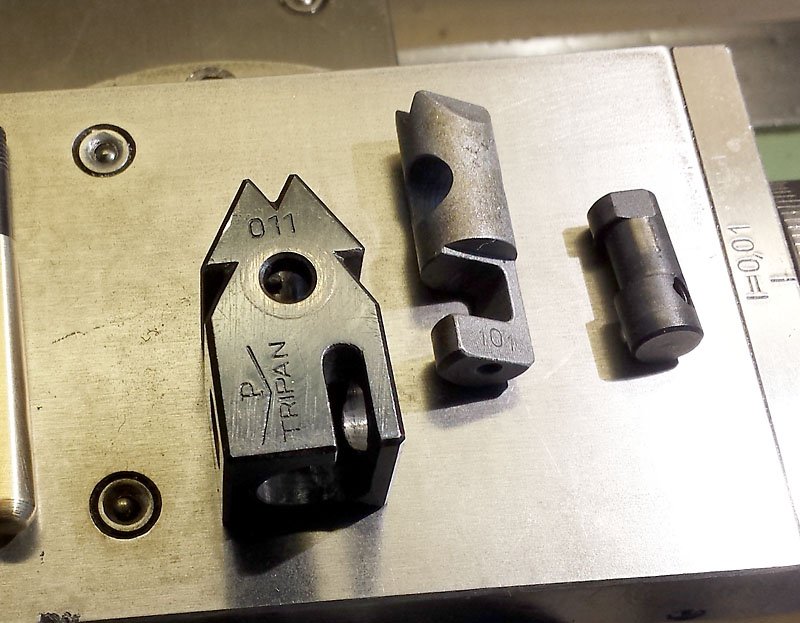

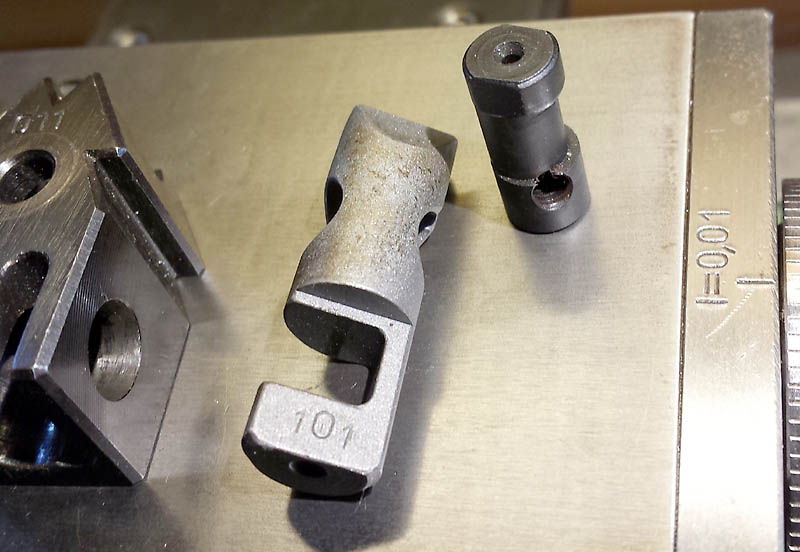

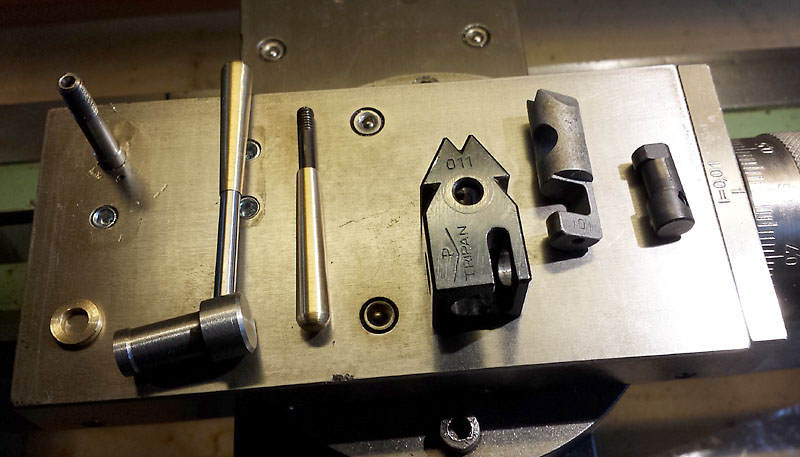

Wie funktioniert so ein kleiner Tripan eigentlich?

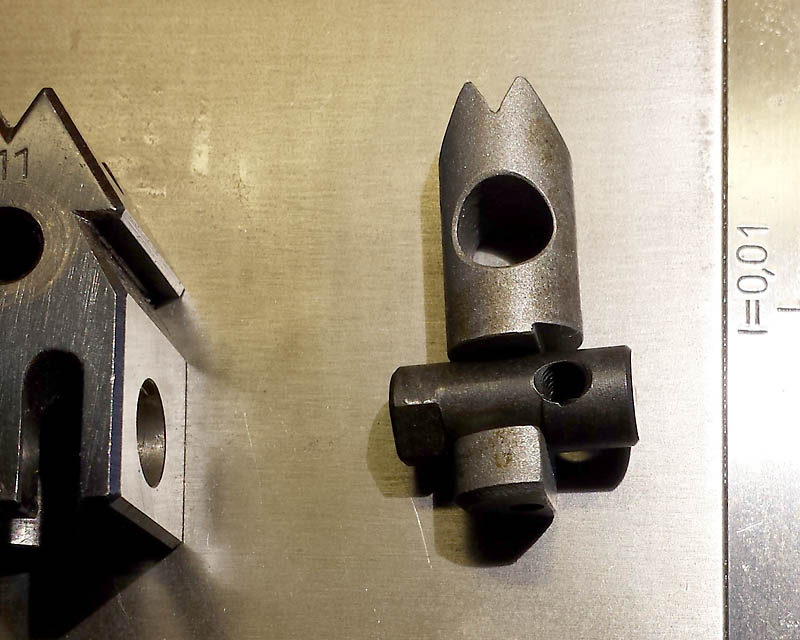

Wenn man den Spannhebel heraus schraubt, kann man den Exzenterbolzen seitlich heraus drücken.








So sitzt der Exzenter im Druckstück.


06.11.14

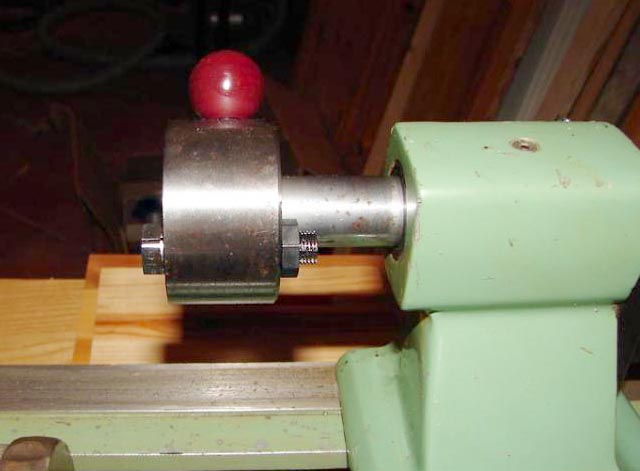

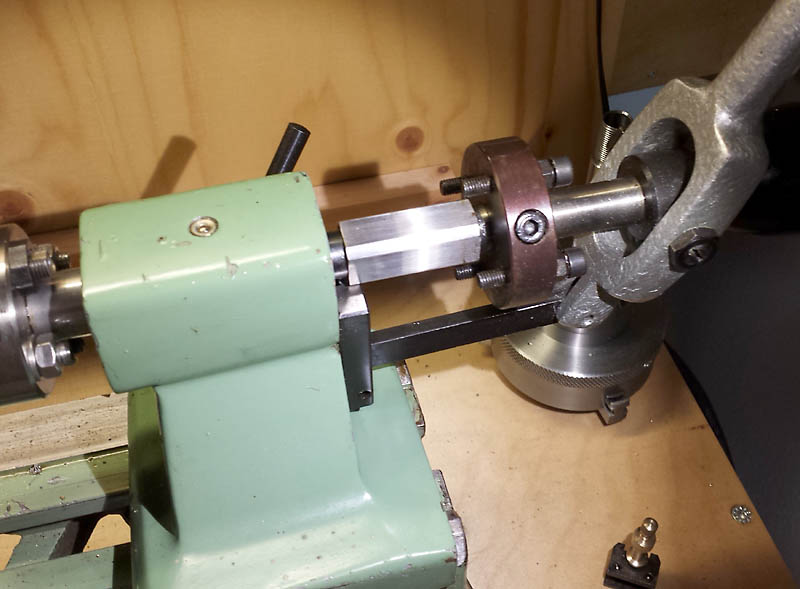

Der Revolver-Reitstock...

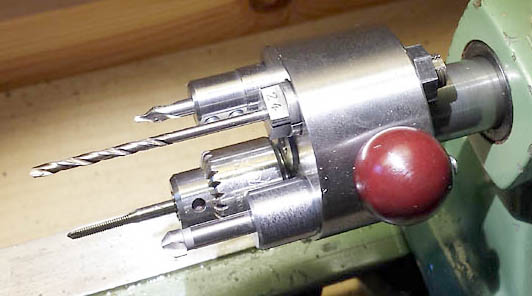

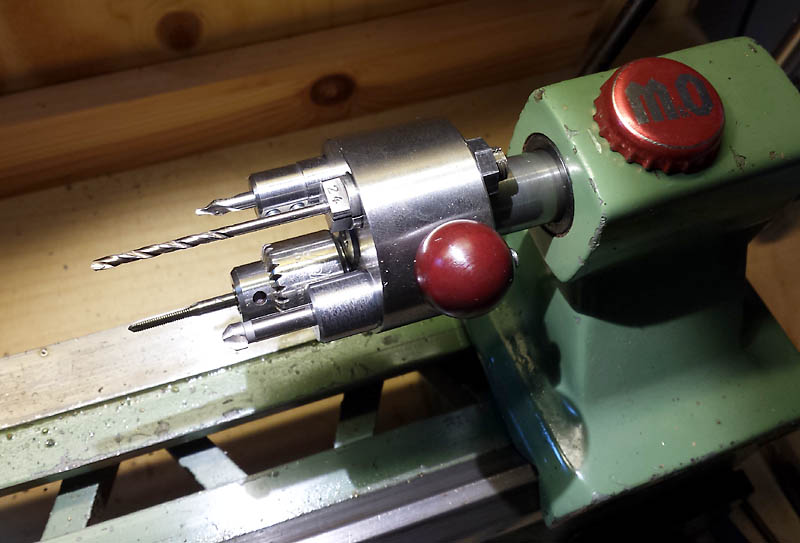

...ist eine feine Sache. Man kann 4 verschiedene Werkzeuge einspannen.
Zugestellt wird mit einem Handhebel.
Ein sehr genau geschliffener Vierkant läuft auf einer geschliffenen Platte, wahrscheinlich mit ganz leichter Vorspannung,
denn die Führung ist absolut spielfrei. Man kann den Revolver absolut kein bisschen verdrehen.
Für jede der 4 Werkzeugpositionen gibt es einen eigen Tiefenanschlag.





Die Werkzeugaufnahme-Bohrungen sind Ø8mm und haben einen 20°-Konus, mit 2mm Verdehzicherung.
Es passen somit Spannzangen vom Typ E603 von Mehrspindel-Bohrautonaten

Das Gewinde ist dummerweise ein M8x0,85, und ich hatte keine Spannmutter dazu.
Keine meiner beiden Drehmaschinen kann 0,85er Steigung. Am leichtesten ließ sich das noch auf der MD65 erledigen.
Dazu habe ich bei Mädler ein 85er Zahnrad m1,0 bestellt.



Vorsicht! Gefahr von Augenkrebs durch riskante Farbkombination!

Jetzt kann ich mit der Kombination 100/60/60/85 die entsprechende Steigung schneiden.
Allerdings geht die Abdeckung so nicht zu!
Als Zwischenrad könnte ich auch etwas kleineres wie 30/30 basteln. Das käme aufs Selbe raus.

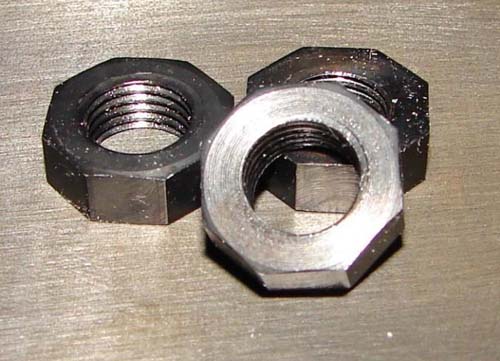

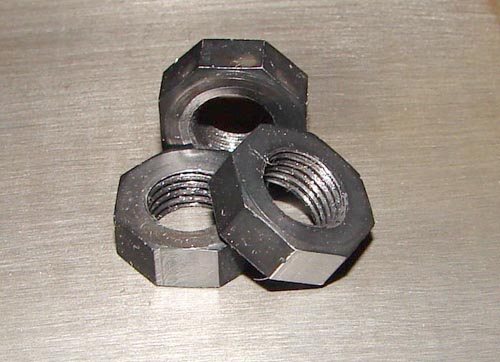

So sehen dann die Muttern M8x0,85 aus:




Sie müssen achtkantig sein, da man sie sonst wegen Platzmangel nicht drehen könnte.

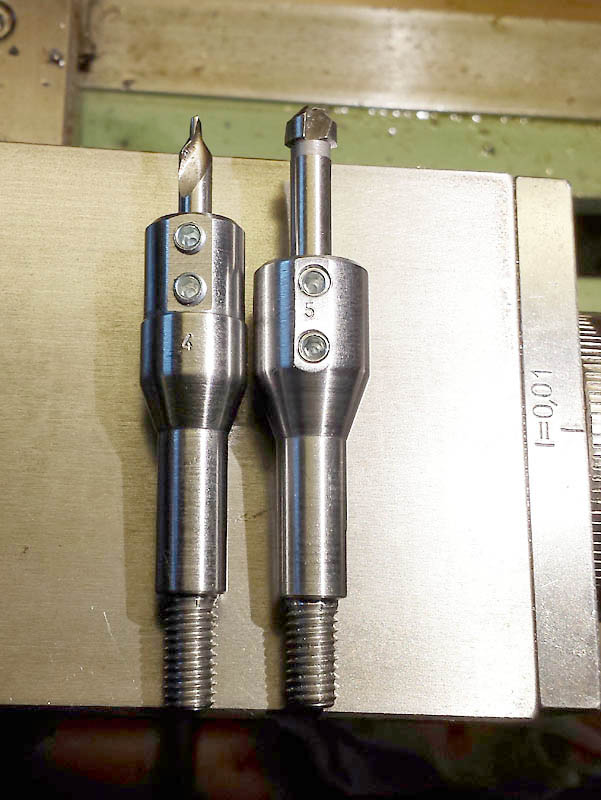

Den Schaft dieser Aufnahmen habe ich 8,05mm gemacht. Dann gehen sie saugend in den Revolver.
Der Konus hat auch 20°.
Das Gewinde ist einfach M6. Das reicht für diesen Zweck.


Das ist die Aunahme für das kleine Bohrfutter mit nur 21mm Durchmesser.
Der Futterkegel ist ein Jacobs-Kegel JT0 (Null)
Manchmal liest man auch 0JT



05.07.2015

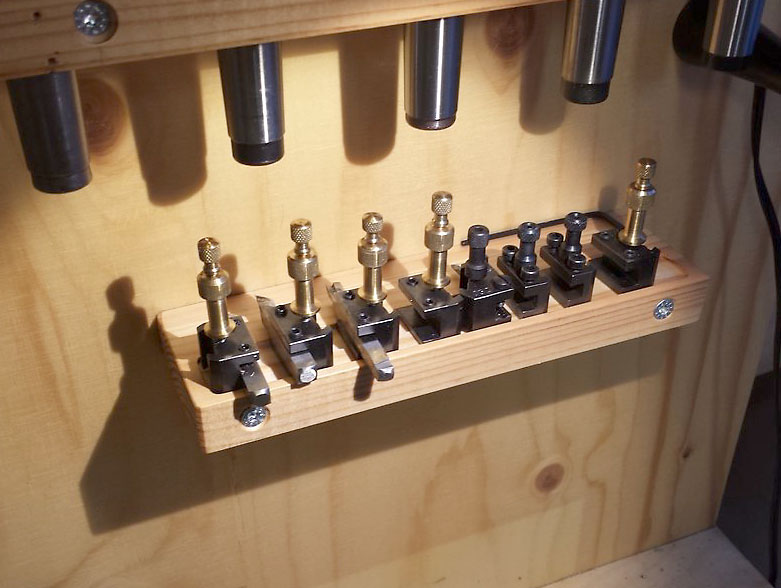

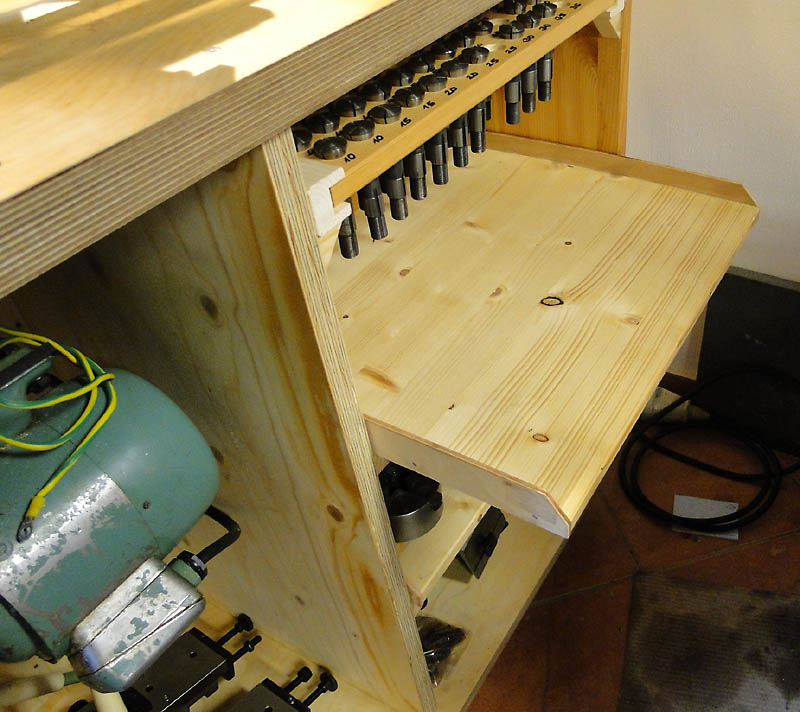

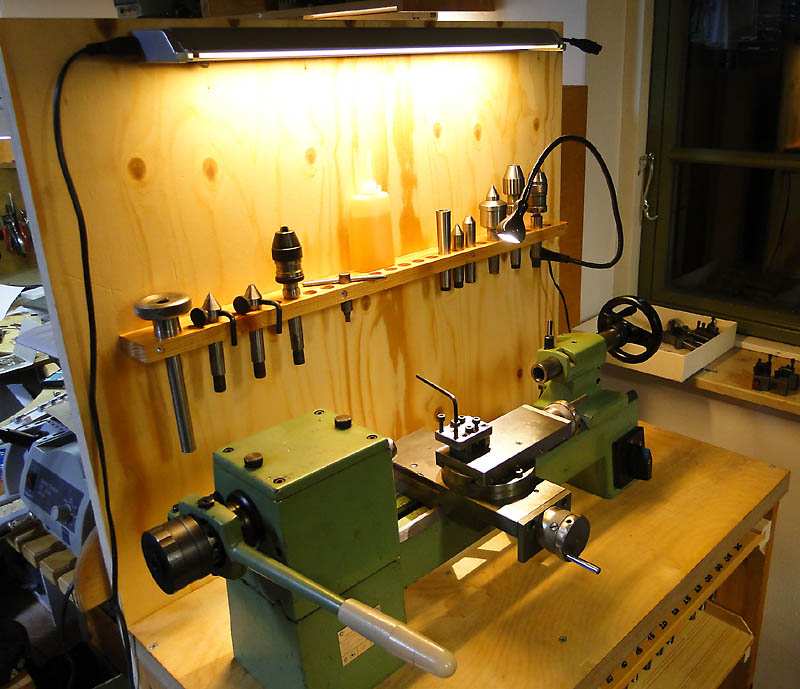

Nix dickes, nur eine Ablage für die Wechselkassetten.




07.03.2015
Radiendrehvorrichtung
(Kugeldrehapparat)

Ein netter Forenkollege aus Niedersachsen hat mir eine interessante Radiendrehvorrichtung angeboten.
Ich hatte erst ein wenig gezögert, weil der Zustand auf den Fotos nicht besonders gut war, und ein richtges Schnäppchen war es auch nicht.

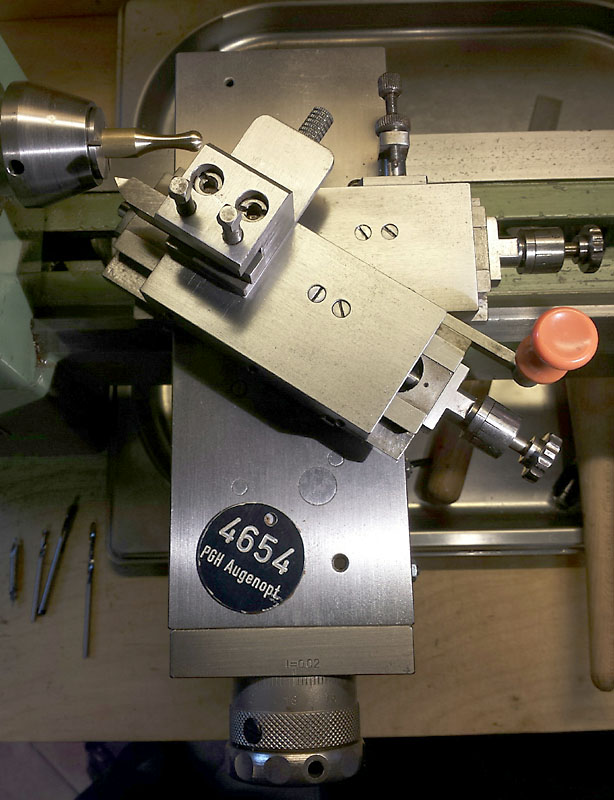

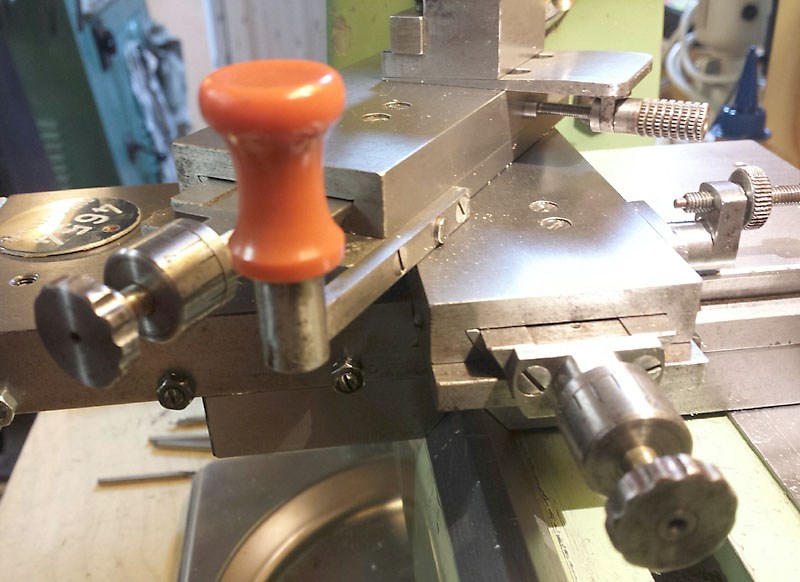

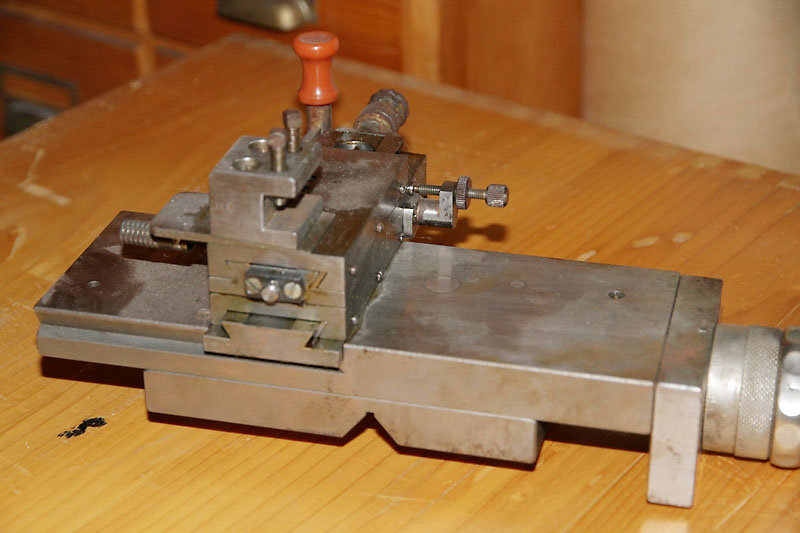

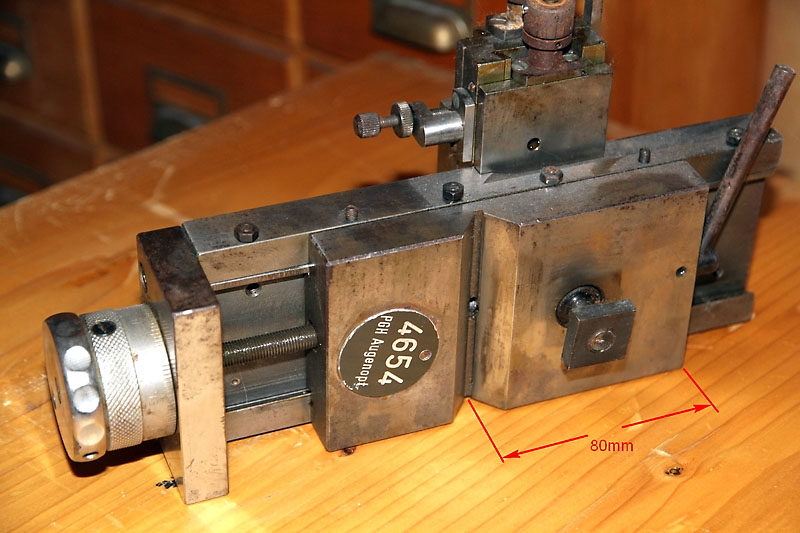

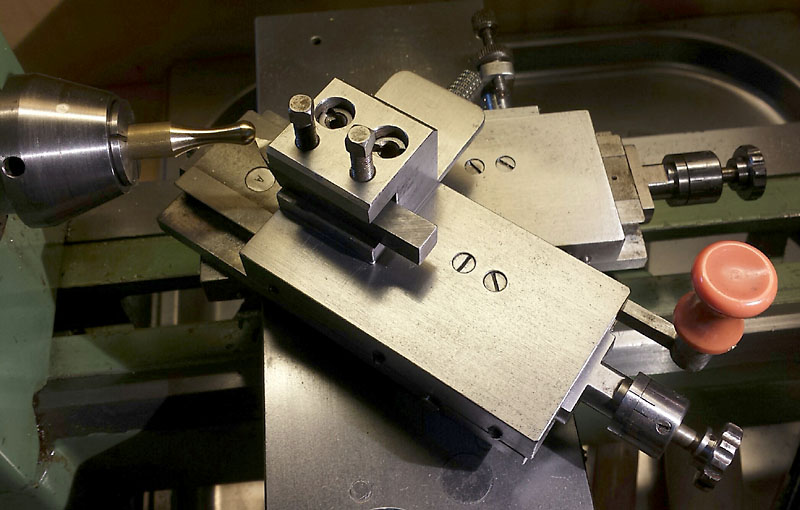

Das Teil ist auf einem originalen Planzug einer DMT160x280 aufgebaut.
Es gehörte anscheinend mal zum Inventar einer PGH Augenoptik.

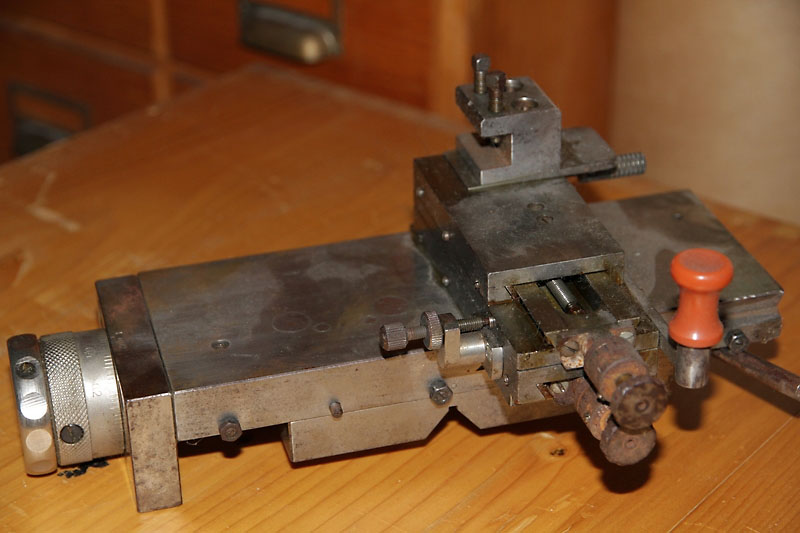

An den kleinen Hand- und Skalenrädern war der meiste Rost zu finden.

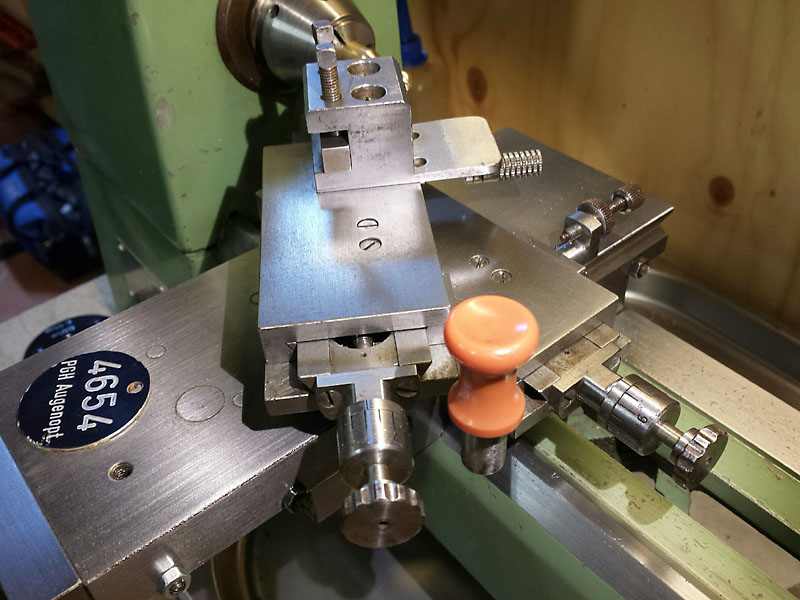

Nach ein paar Stunden Entrostungsarbeit sieht es jetzt so aus:


Die Inventarmarke liegt dort nur. Sie ist nicht befestigt.



Dafür dass der Apparat eine Einzelanfertigung aus irgendeinem kleinen DDR-Werkzeugbau ist,
ist das erstaunlich gut gebaut, und auch sehr durchdacht.

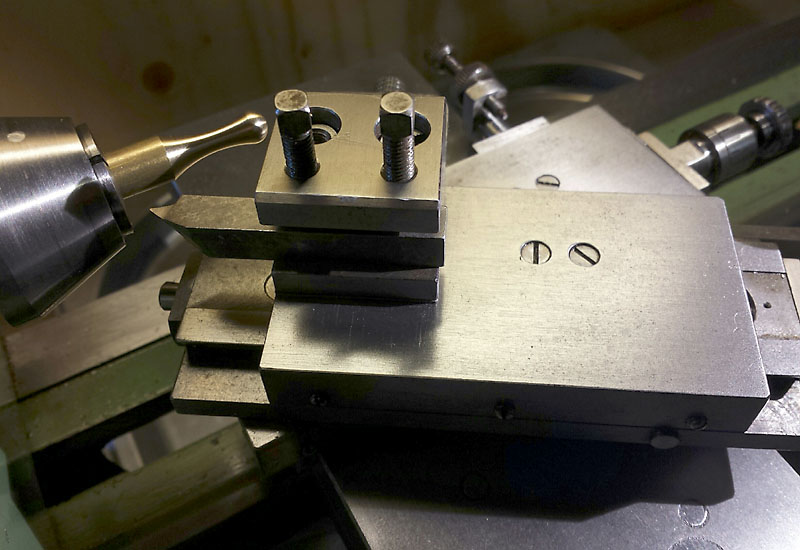

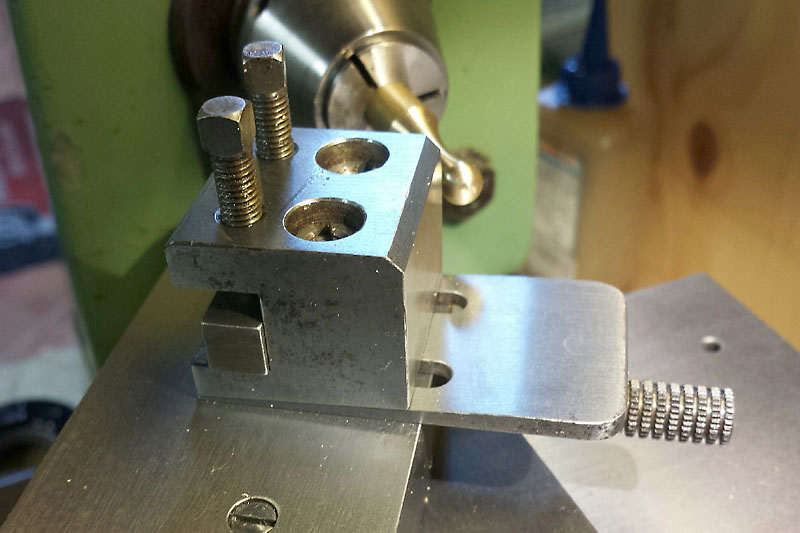

Eine interessante Geschichte ist der Stahlhalter.

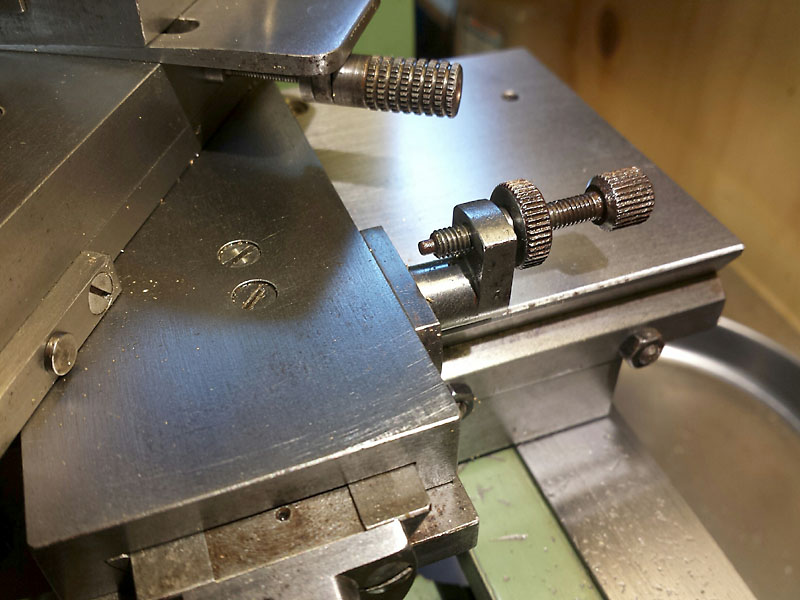

Der Keil kann mit der Rändelschraube verstellt werden.
Dazu müssen oben die Schlitzmuttern gelöst werden.


Mit diesem Anschlag kann man beim konvexen Drehen einstellen, wie weit man hinterdrehen will.


Mit den unteren beiden Schlitten bringt man den Drehpunkt in die gewünschte Position.
Mit dem oberen Schlitten stellt man ein wie weit das Werkzeug
vor dem Drehpunkt (konkaves Drehen) oder hinter dem Drehpunkt (konvexes Drehen) steht.


Test: größerer konkaver Radius


Test: kugeliges Ende

Fazit: eine lohnende Investition in etwas, das man gut gebrauchen kann.
Ein Dank an den Kollegen aus Niedersachsen, der den Kontakt zu mir gesucht hat.

06.07.2016

Neulich hatte ich mal beim Drehen einer Passung das Problem,
dass ich keine vernünftige Position für ein Messtativ gefunden habe.

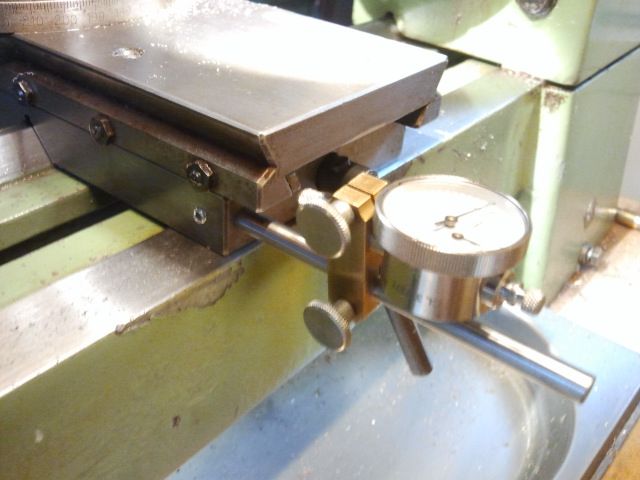

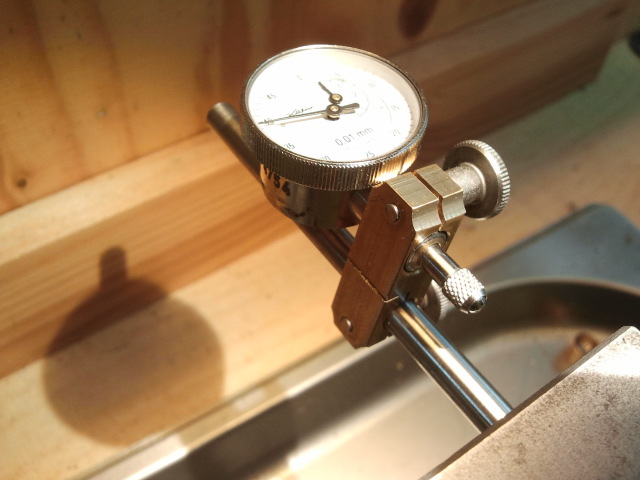

Das habe ich jetzt wie bei meiner Uhrmacherdrehbank gelöst:




Diese winzigen Messuhren von Käfer haben nur 28mm! Durchmesser, und lassen sich trotzdem gut ablesen.
Messbereich ist 3mm.

Fortsetzung folgt!
