Selbstbau Gewindeuhr
für Schramm&Lichner
DML 105x500

Ich wollte schon immer gern eine Gewindeuhr haben.
Da blieb nur ein Selbstbau.

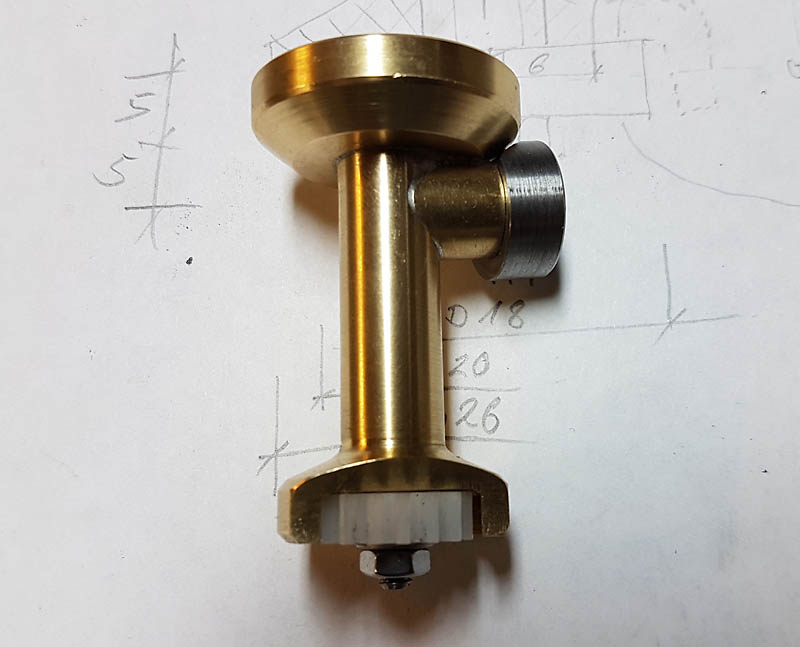

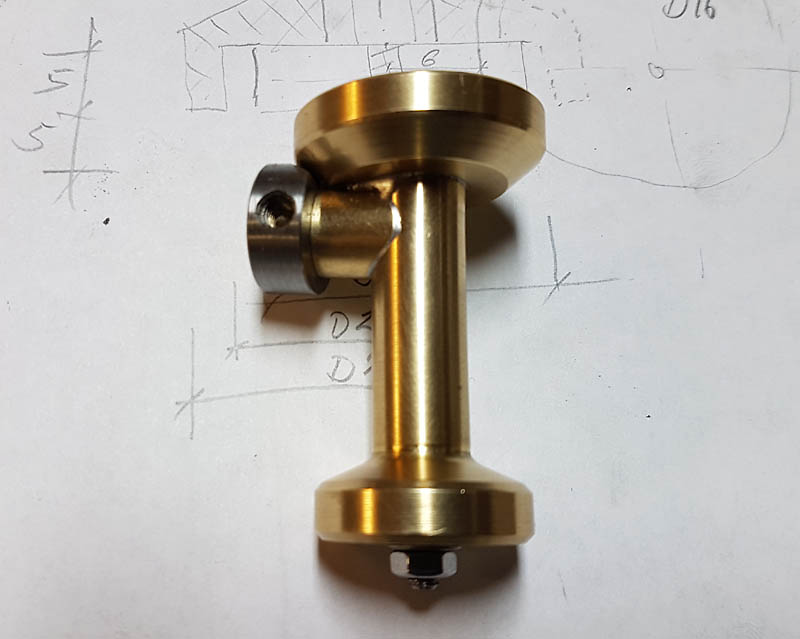

Für mich als Modellbauer bot es sich an, den Grundkörper aus Messing zu machen.

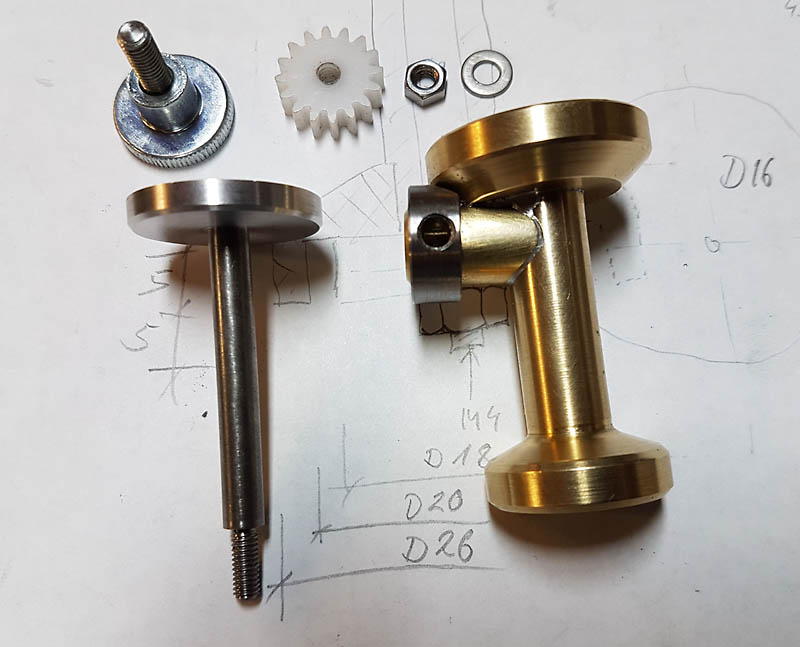

Er ist aus vier Einzelteilen weich verlötet.


Das Zahnrad hat Modul 1 und 16 Zähne.
Die zentrale Bohrung hat ein M4-Gewinde.

Das Ziffernblatt ist eine Alu-Scheibe, die mittels M4-Stummel auf die Welle geschraubt ist.
Die Welle ist aus Stahl Ø6mm.

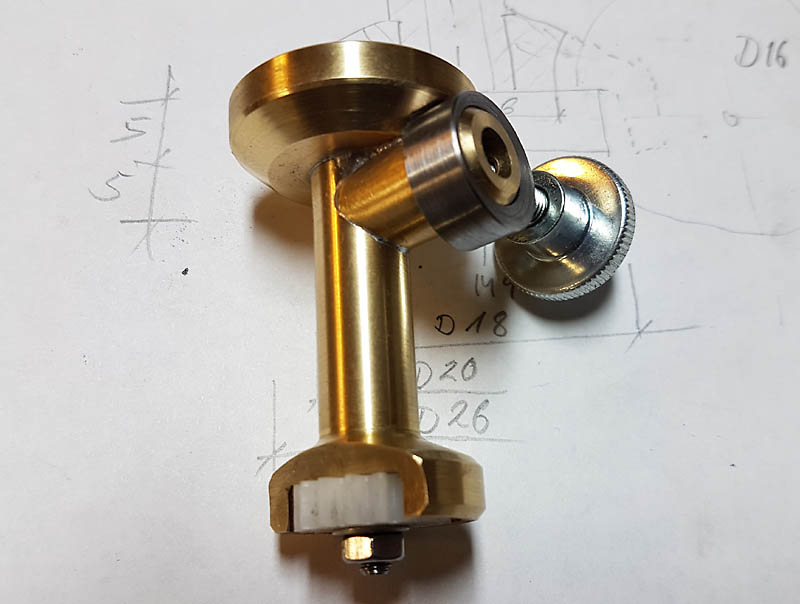

Die seitliche Aufnahme ist im Winkel der Spindelsteigung geneigt. ca. 4,5°

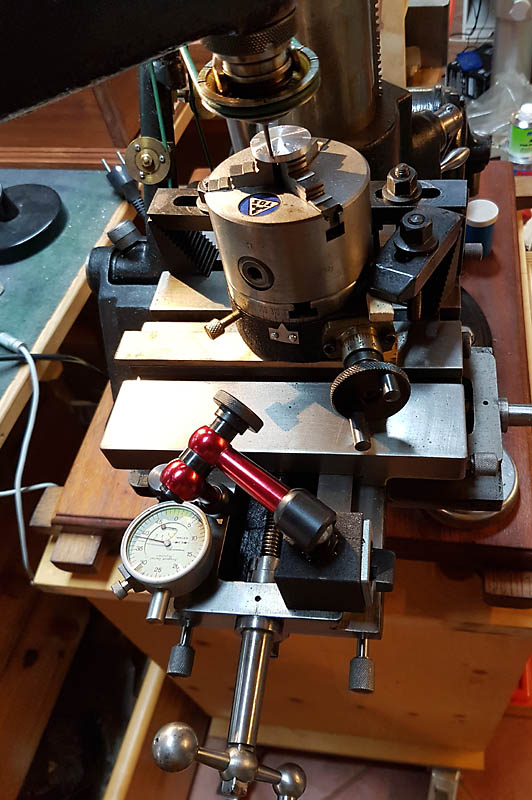

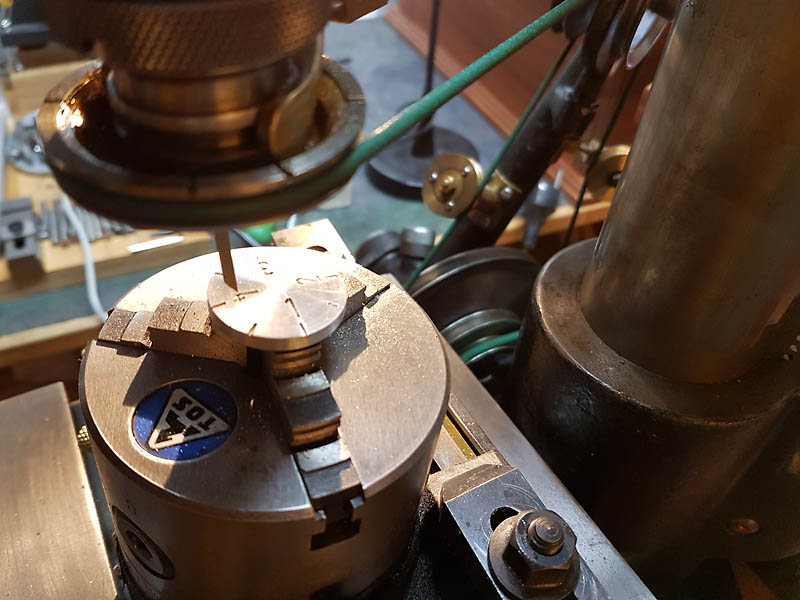

Die Striche sind per Tischverschub auf das Ziffernblatt gekommen...

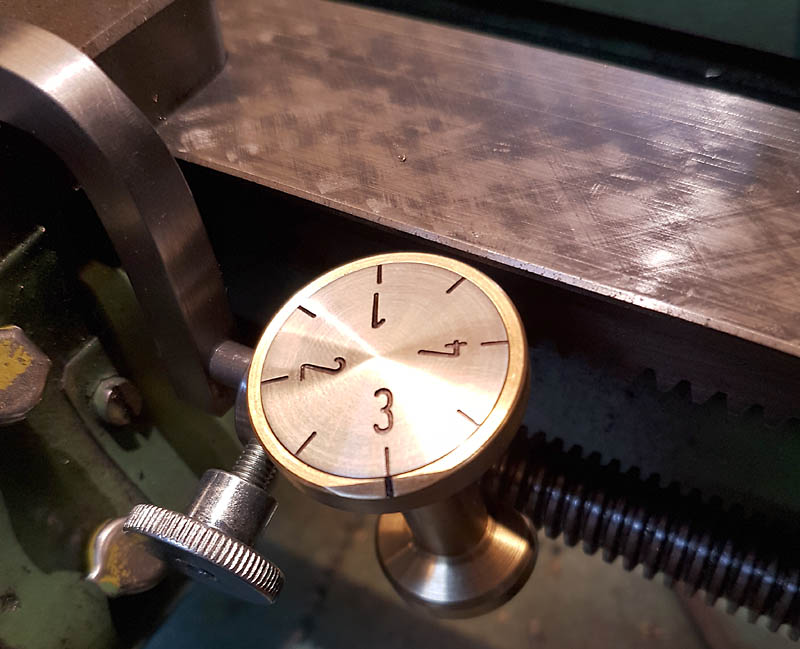

... und die Zahlen dann mit einem Viertelstichel graviert.

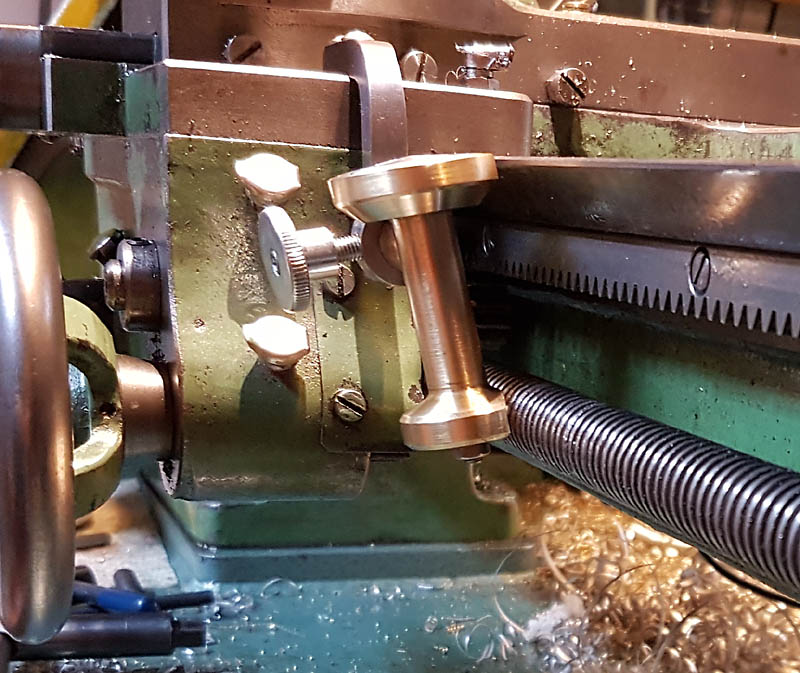

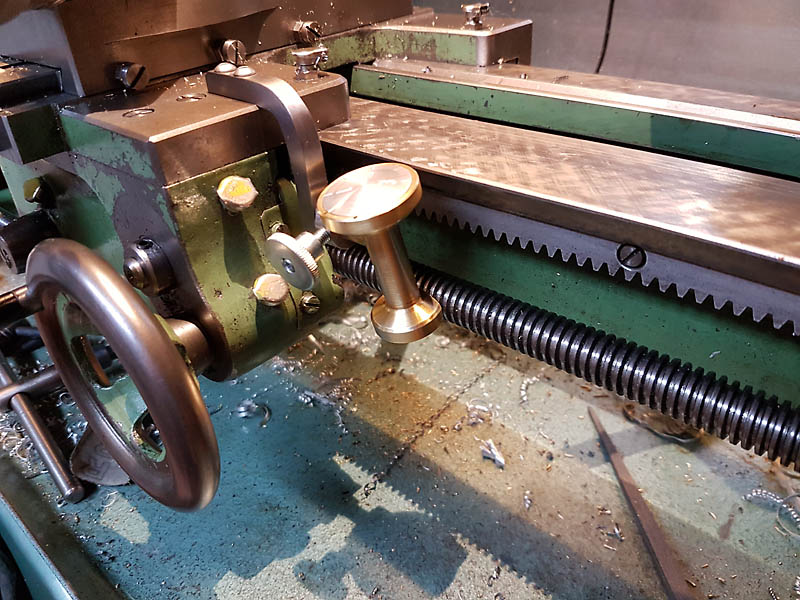

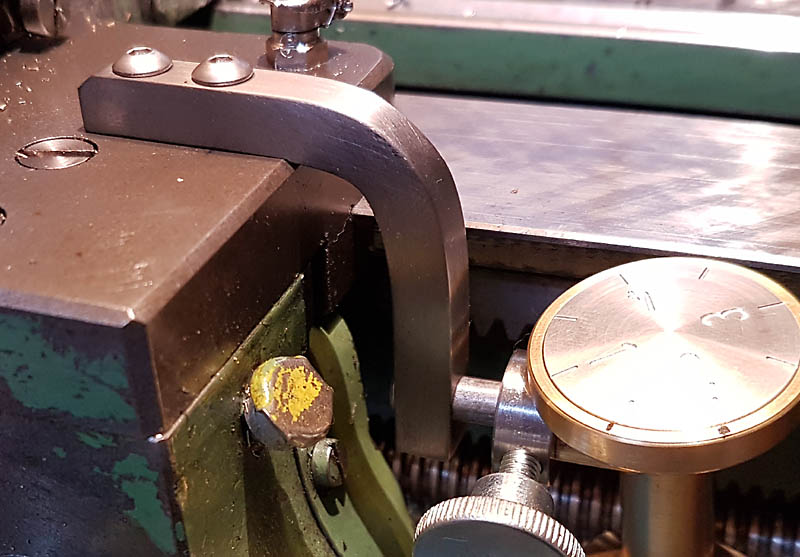

Der Halter ist ein warm gebogenes Stück Baustahl mit einem Wellenstummel Ø6mm.






Der Null-Strich entstand mit der Feile und ist leider etwas breiter als die anderen Striche.
