Mikrometerspindeln als Anschläge für Handhebelsupport
Uhrmacherdrehbank "Präzima"
Nachdem ich an meiner Andrä & Zwingenberger sehr gute Erfahrungen
mit den Mikrometerspindeln gemacht habe,
möchte ich noch einen Handhebelsupport umbauen.

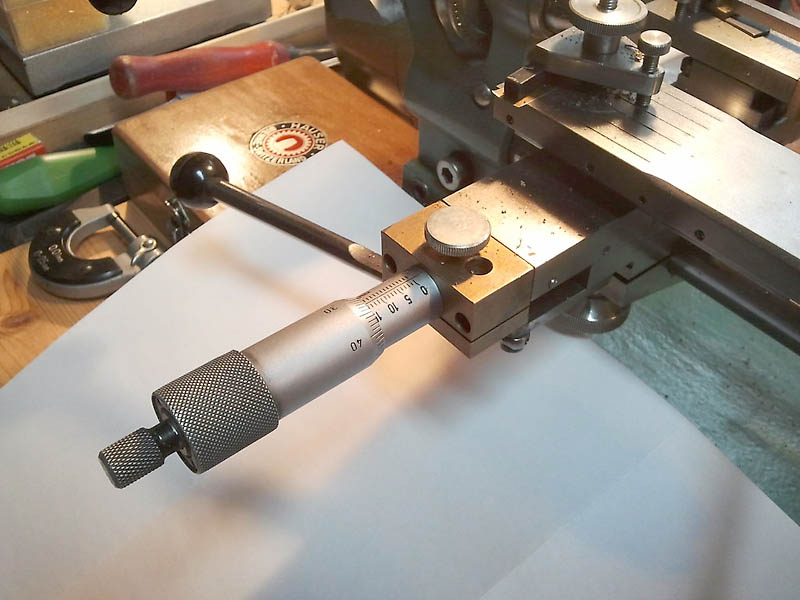

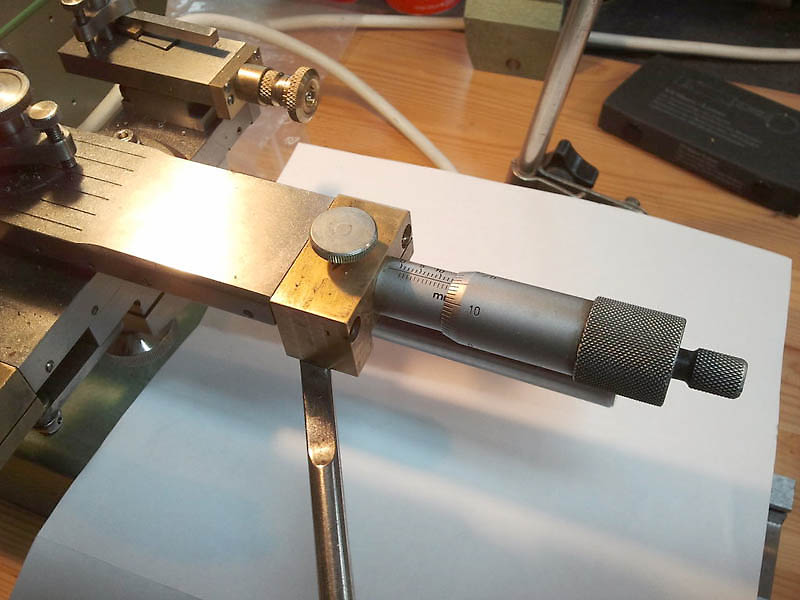

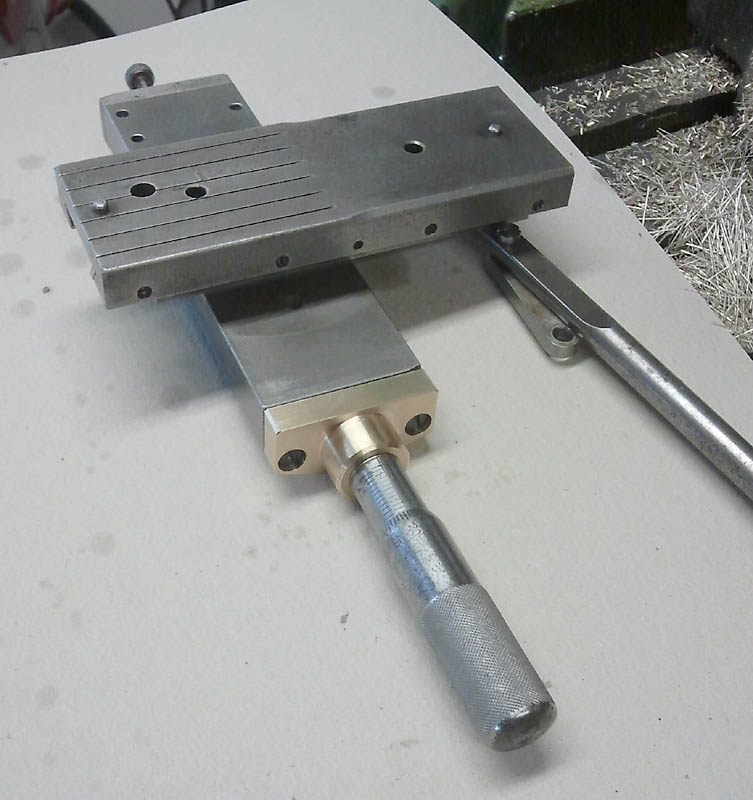

Hier mal zwei Bilder vom vorhandenen Handhebelsupport:
Neubau
1. Planzug

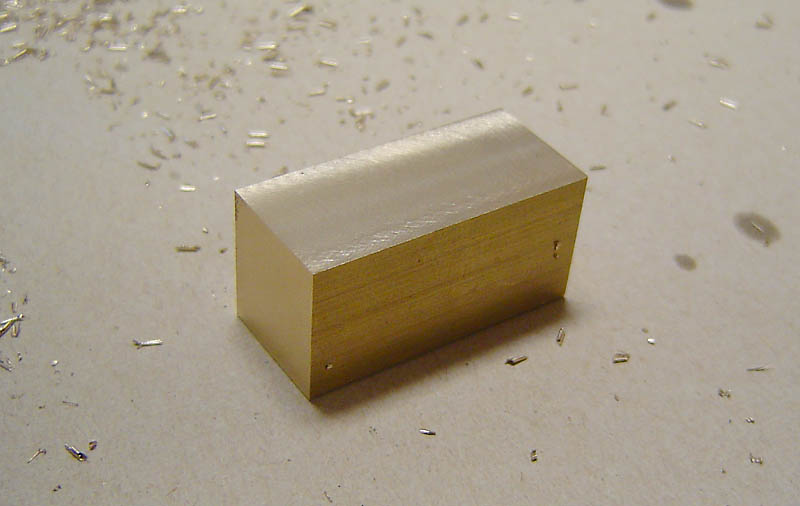

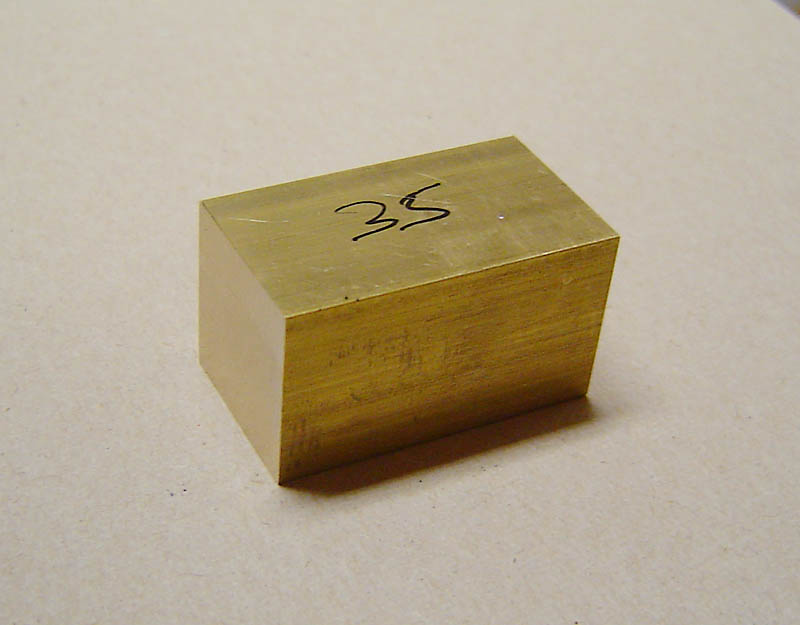

Ein Klötzchen 20x20x35...
...wird zu 17,3x15x35
Spindelbohrung angerissen und gekörnt

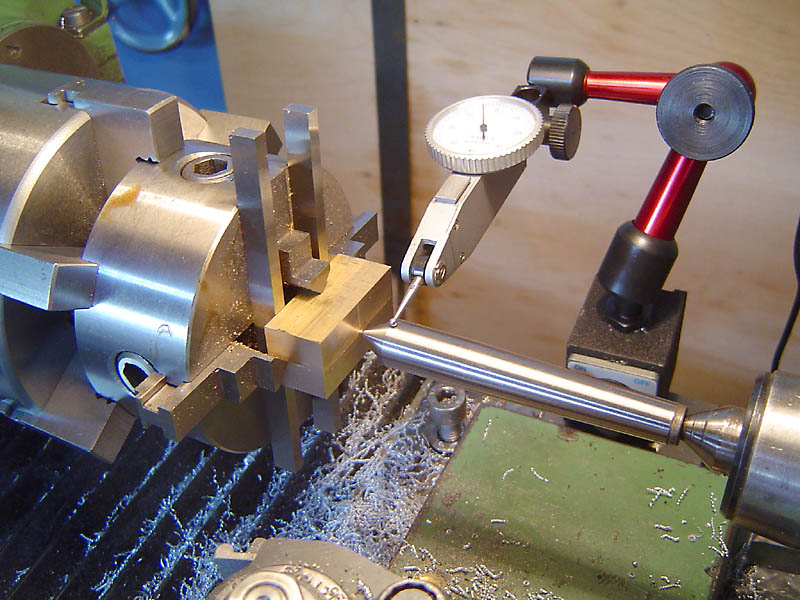

und im Vierbackenfutter ausgerichtet

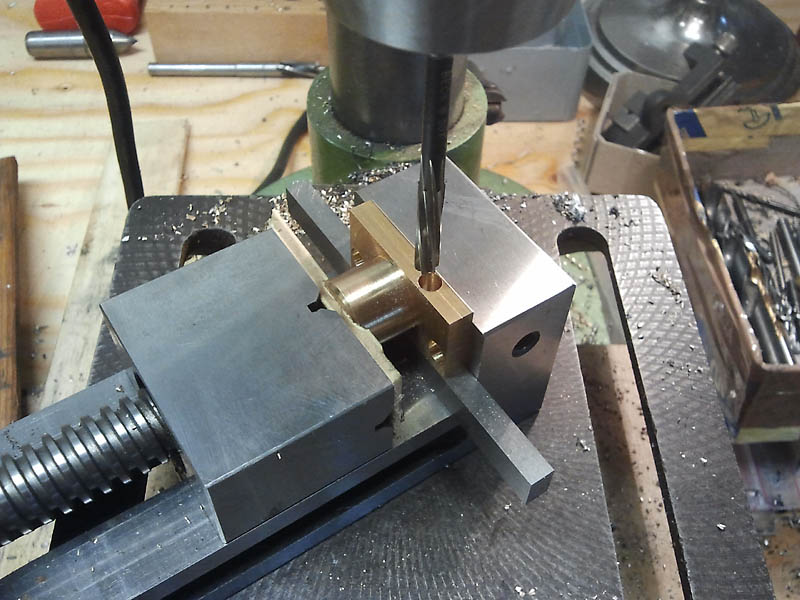

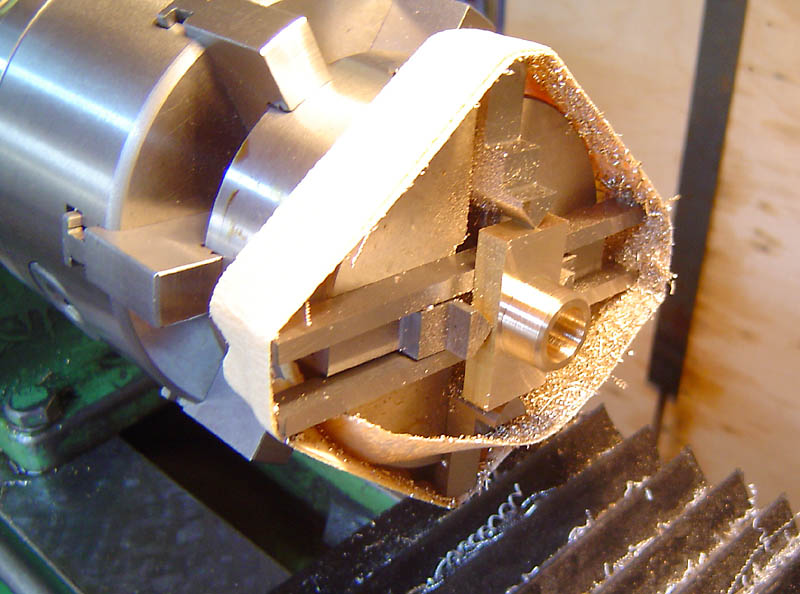

gebohrt, ausgedreht, abgedreht
Schraubenlöcher gebohrt und versenkt

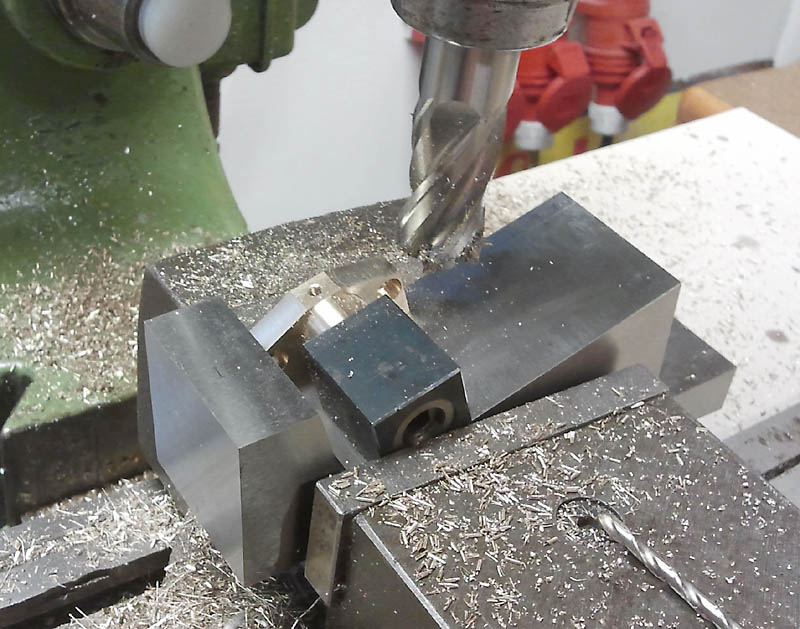

20°-Schrägen angefräst

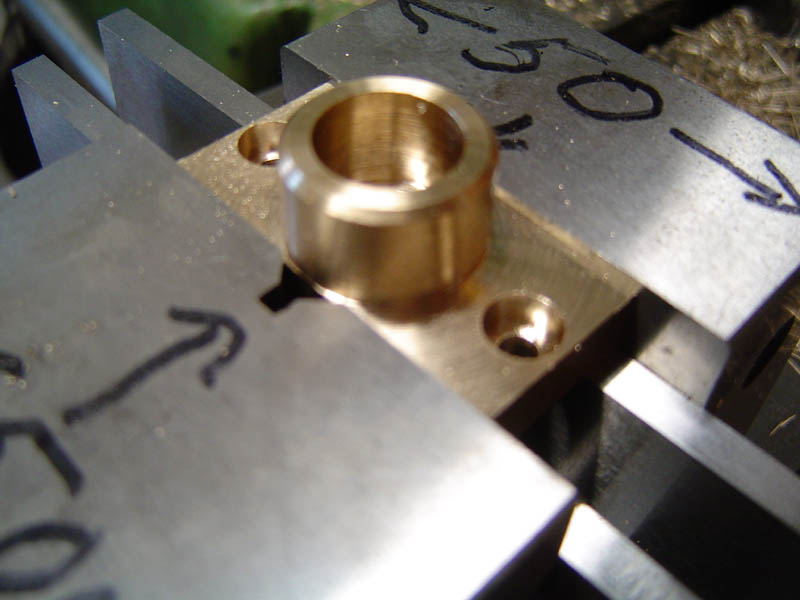

passt erst mal
03.09.13
Beim Längszug wurde ähnlich verfahren,...

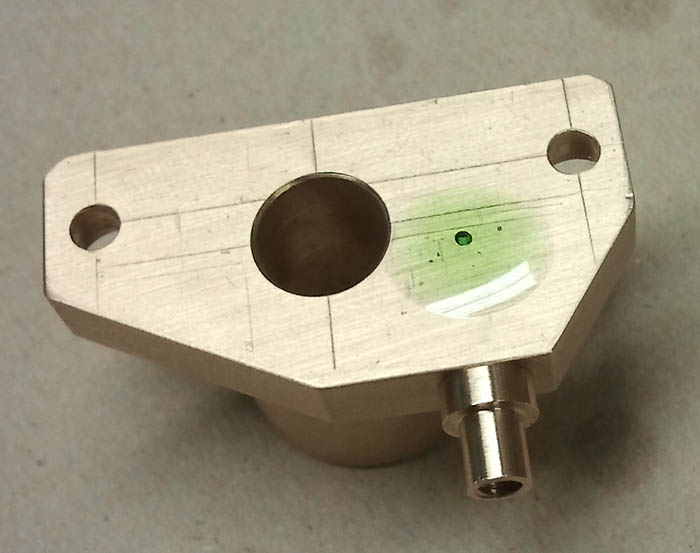

...nur dass hier noch ein zusätzlicher Stift benötigt wird.
Das Ausgangsmaterial war 20x20. An diesem Drehpunkt wären aber 22,5mm
nötig gewesen.
So werden die fehlenden 2,5mm mit diesem Stift ausgeglichen.

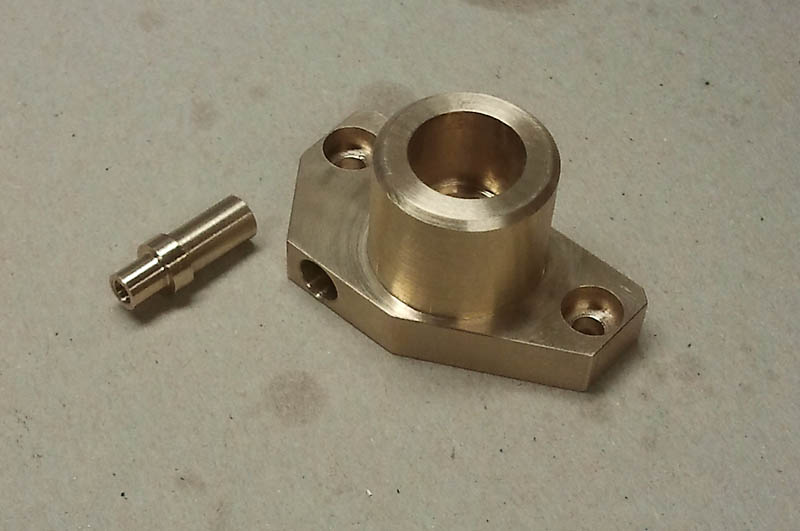

Dieser wird mit Locktite eingeklebt.
Eine Entlüftungsbohrung ist von Vorteil.
Dann fehlen noch die Klemmschrauben. M4 reicht.
Auch am Längszug.

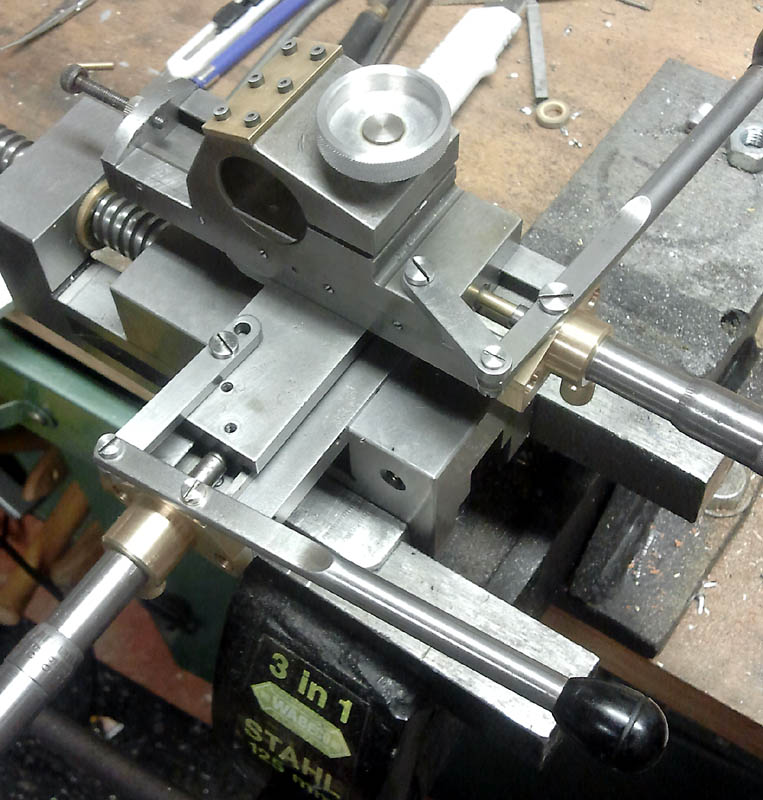

Die Handhebel werden montiert.

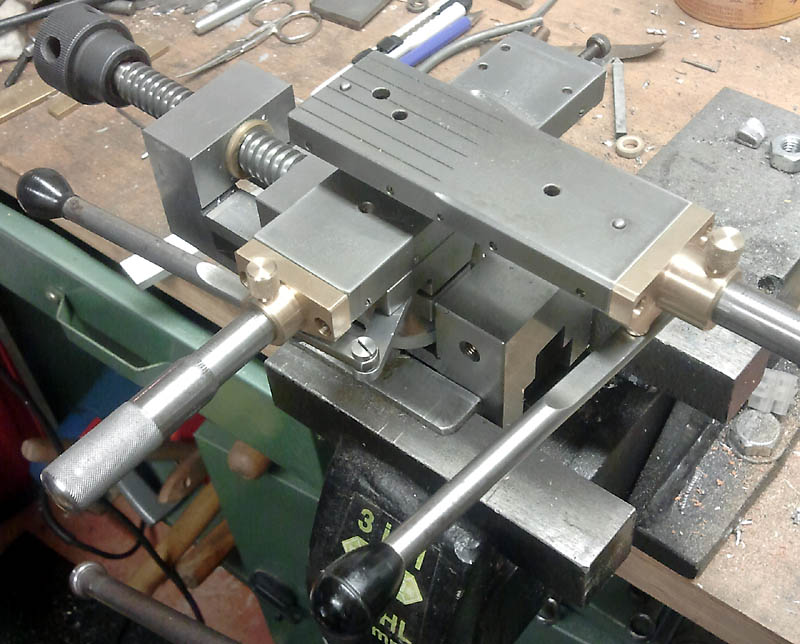

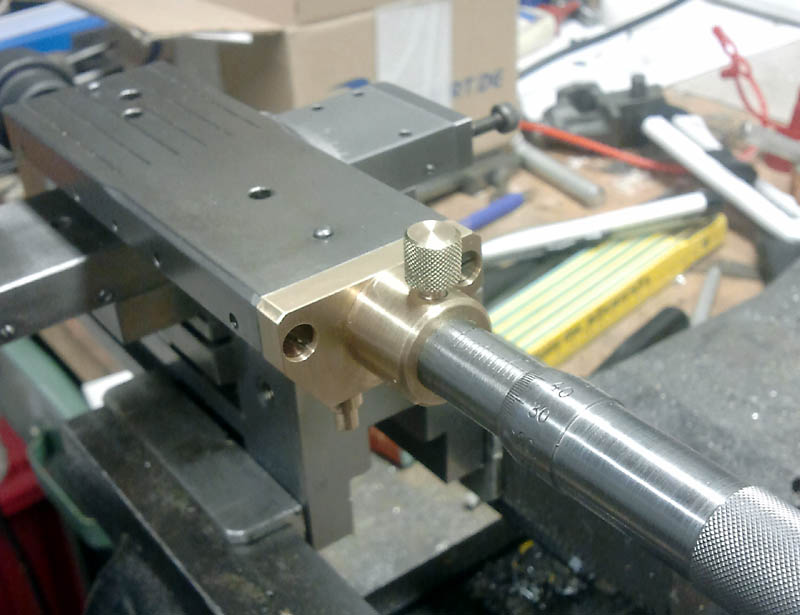

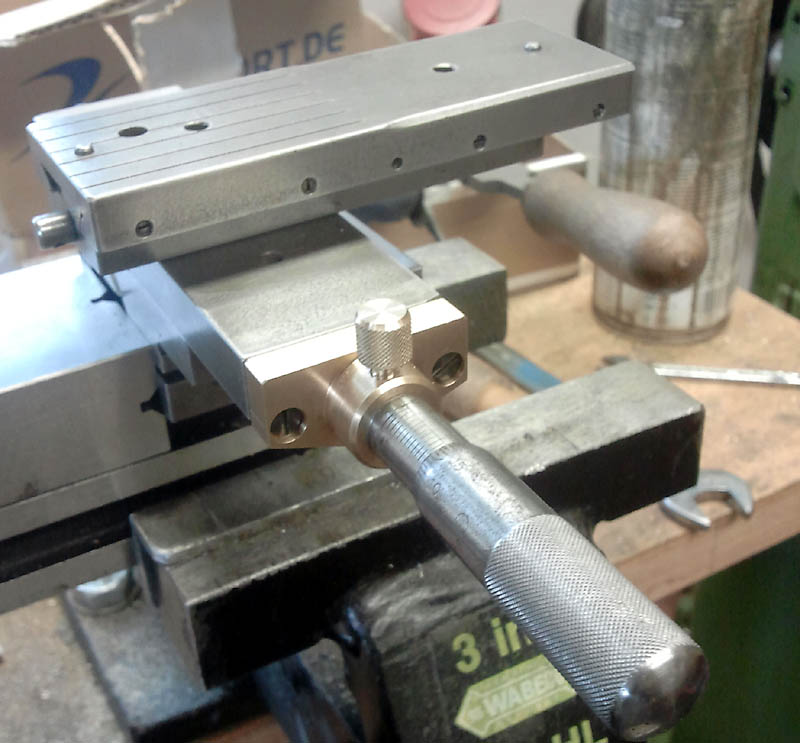

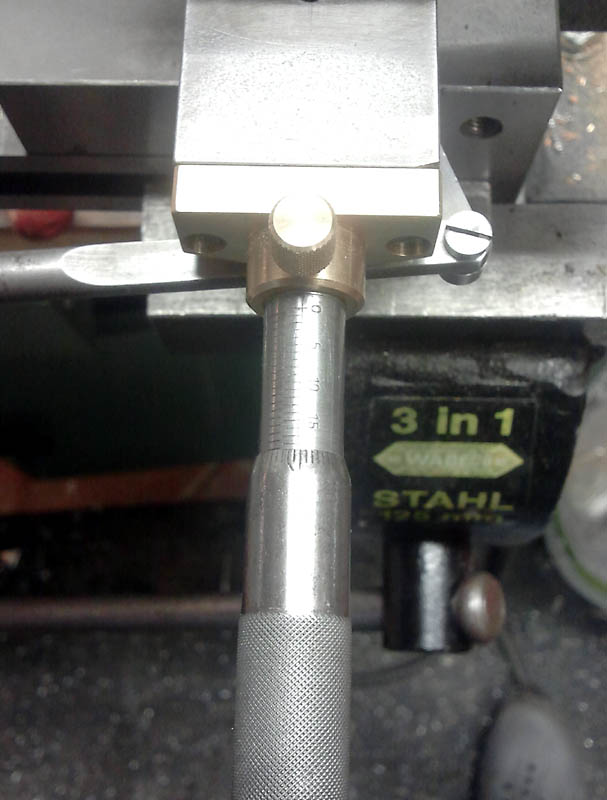

Ansicht von oben.

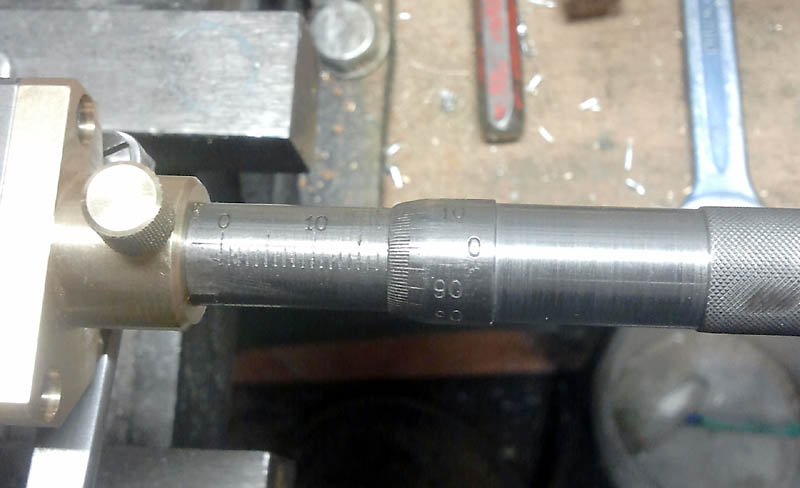

Detail
Die Macke rechts war schon drin.
Die fällt in Natura aber nicht so auf.
Fortsetzung folgt!
